Interruptores de membrana Silver Flex

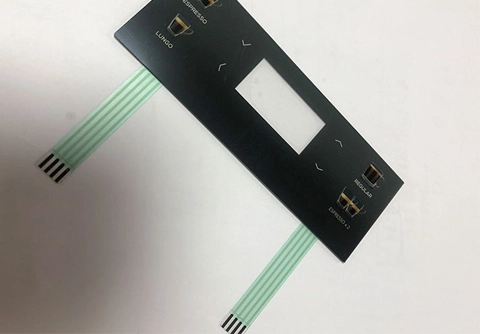

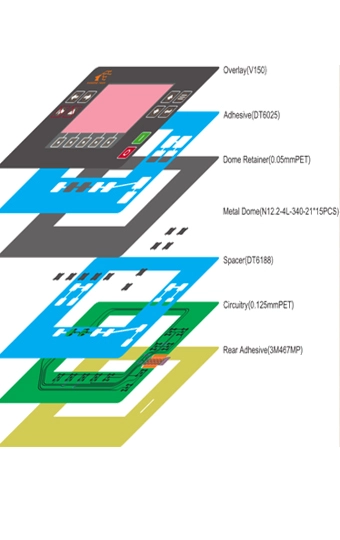

Superposición: el poliéster suele ser la primera opción para los materiales del panel de interruptores de membrana porque su vida será un poco más larga que el policarbonato. Si es simplemente un panel en lugar de un interruptor de membrana, Lexan y Polyester también son buenas opciones. La superposición es la forma más intuitiva de la interfaz hombre-máquina. Niceone-tech se serigrafía o impresión digital en la parte posterior del material, y también se pueden utilizar en combinación. Requisitos especiales como el efecto plata espejo también son factibles.

Adhesivo de superposición: como la primera capa de papel adhesivo debajo del panel, generalmente se usa adhesivo acrílico, generalmente, el espesor es de entre 0.125-0.225mm. Si es una estructura de interruptor de membrana LGF (al interruptor de membrana LGF), el espesor a veces alcanza los 0,64mm.

Esta capa generalmente tiene tres funciones: 1. Como Dome Retainer, se asegura de que la cúpula Snap de la capa de circuito no forme el movimiento de la metralla debido a la activación y el cierre, lo que resulta en fallas del circuito y desgaste del circuito. 2. Use tinta conductora de impresión de poliéster de 0,1-0.125mm, aceite de carbono y tinta UV como línea superior. Esta Estructura de capa también puede ser convexa para mejorar la retroalimentación táctil. 3. Puede ser utilizado como una capa de blindaje ESD.

Las líneas superior e inferior se imprimen con tinta conductora, generalmente se usa una cinta más gruesa para separar las Líneas superior e inferior para evitar la conducción directa del interruptor de membrana. Si El Circuito Superior solo se usa como una capa fija, entonces el grosor general de la capa de circuito inferior de capa de circuito adhesivo de superposición debe ser superior a 0,4mm, de lo contrario, el panel apretará la metralla para que se sientan peor. A menos que el Panel sea convexo, la estructura de cuatro capas es inferior a 0,4mm.

El espesor de este circuito de capa suele ser de 0,1-0.188mm. Se puede imprimir con tinta, aceite de carbono y tinta UV. Los LED también se pueden instalar. Algunos paneles de interruptor de membrana elegirán la flexión de cobre o la placa de circuito de impresión como el circuito. En comparación con el poliéster, su rendimiento será más estable. Más a menudo aplicado a las industrias médicas y militares. Si es Flex de cobre o placa de circuito de impresión como una línea, Niceone-tech puede incluso instalar una variedad de componentes en la línea.

Hay muchas opciones, pero las más utilizadas son la serie 3M200MP o 3M300LSE. De acuerdo con los diferentes productos de la laminación del interruptor de membrana, Niceone-tech recomendará 3M300LSE si necesita una mayor viscosidad.

Esta Estructura de capa se utiliza generalmente como la última capa del interruptor de membrana, lo que puede hacer que la estructura del componente del interruptor de membrana sea más completa. Por lo general, la elección de los materiales es AL, FR4, PC o acero. Si se selecciona AL, a veces se pueden agregar nueces o pies a la parte posterior del producto.
