En la vertiginosa era tecnológica actual, la necesidad de interfaces de usuario eficientes nunca ha sido más pronunciada. Este artículo analiza exhaustivamente los interruptores de membrana polydome, un componente fundamental en los dispositivos electrónicos modernos, que arrojan luz sobre sus fascinantes características y aplicaciones.

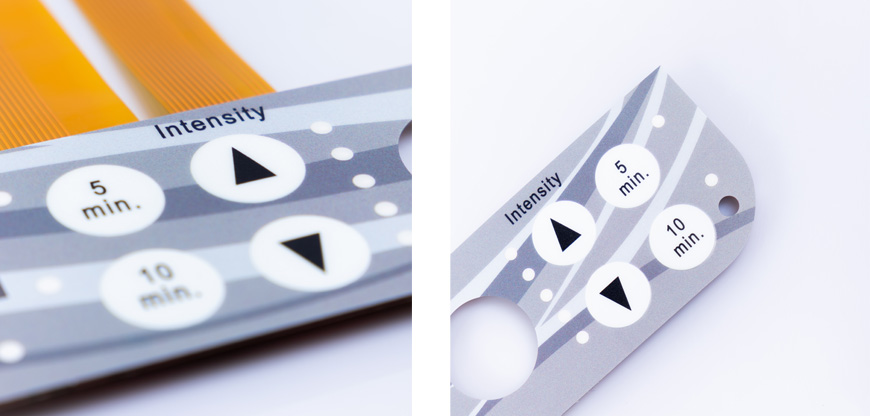

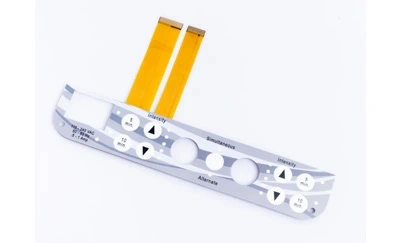

Los interruptores de membrana Polydome, comúnmente conocidos como "Polydomes", representan un tipo crucial de interruptor eléctrico que se encuentra en una plétora de dispositivos electrónicos, que van desde controles remotos hasta equipos médicos avanzados. Lo que los distingue es su diseño innovador, que combina a la perfección la funcionalidad y la durabilidad, lo que los convierte en una parte integral de nuestras interacciones diarias con la tecnología.
Para comprender verdaderamente el funcionamiento de los interruptores de membrana polydome, es imperativo comprender su intrincada composición.
1. Superposición
En la capa superior de un interruptor de membrana polydome se encuentra la superposición, que actúa como interfaz del usuario. Por lo general, elaborada a partir de materiales flexibles como el poliéster o el policarbonato, esta capa sirve como el punto de interacción para los usuarios.
2. capa espaciadora
Debajo de la superposición, la capa espaciadora ocupa un lugar central, albergando aberturas que corresponden a los botones del interruptor. Esta capa proporciona la separación necesaria entre la superposición y la capa de circuito, evitando accionamientos involuntarios.
3. Capa de circuito
La verdadera magia de un interruptor de membrana polydome se despliega dentro de la capa del circuito. Aquí, los rastros conductores, a menudo hechos de plata o cobre, forman intrincadas conexiones eléctricas. Cuando un usuario presiona un botón en la superposición, inicia un movimiento hacia abajo de la capa espaciadora, completando así el circuito y registrando la entrada.
4. La evolución de la Tactilidad: cúpulas de poliéster (polydomes)
Un avance innovador dentro de los interruptores de membrana polydome es la integración de domos de poliéster, comúnmente conocidos como "Polydomes". Estas cúpulas se crean a través de un proceso meticuloso que implica la impresión de una capa de tinta conductora, generalmente una mezcla de plata y carbono, sobre un material de poliéster (PET). Posteriormente, estas cúpulas se moldean en formas semicirculares mediante la aplicación de presión o calor.
El nombre "Polydome" proviene de su material primario: poliéster. Este proceso de estampado en caliente, a menudo denominado "Polydome en relieve", imbuye a estos componentes con funcionalidades que recuerdan a sus contrapartes metálicas.
Los polidulos se distinguen particularmente por su excepcional retroalimentación táctil. Cada Botón de prensa ofrece un clic satisfactorio, proporcionando a los usuarios una confirmación tangible de su acción. Además, estas cúpulas de poliéster exhiben un grado de resistencia al agua, asegurando una funcionalidad ininterrumpida incluso en presencia de humedad. También destacan en resistencia al polvo, resistencia a la humedad y exhiben una impresionante tolerancia al calor.
Quizás lo más impresionante es que los polydomes demuestran una notable estabilidad de presión. Incluso cuando se someten a una fuerza excesiva durante la actuación, mantienen su forma y funcionalidad, lo que los convierte en una opción sólida para una variedad de aplicaciones.
5. capas adicionales: Mylar, tinta conductora y espaciadores
Mylar: colocado en la parte superior del Polydome, Mylar está hecho de PET (poliéster) y es típicamente transparente o transparente. Esta transparencia permite a los usuarios observar la tinta conductora y los espaciadores debajo de ella. Mylar está disponible en dos espesores estándar: 0,10mm y 0.125mm.
Tinta conductora: posicionada debajo del área semicircular en relieve de Mylar, la tinta conductora comprende componentes de plata y carbono. La resistencia de la tinta conductora varía inversamente con la cantidad de plata utilizada; cuanto mayor es el espesor de la Plata, menor es la resistencia. Los espesores típicos incluyen 0.004-0.006mm para plata y 0.005-0.006mm para carbono.
Espaciadores: Los espaciadores, también fabricados con PET (poliéster), se encuentran en el botTom del Polydome. Por lo general, son blancos o transparentes/transparentes y vienen en dos espesores estándar: 0,15mm y 0,20mm.
Adhesivo de goma: posicionado por encima de la película de poliéster, el adhesivo de goma es típicamente verde y cuenta con un espesor de 0.125mm. Puede adherirse de forma segura a los teclados de silicona/Goma y a las superposiciones de los interruptores de membrana.
Adhesivo inferior: en aplicaciones prácticas, si los clientes tienen la intención de conectar el Polydome a una placa de circuito, se utiliza adhesivo inferior adicional junto con el espaciador. En este escenario, el adhesivo no puede separarse del espaciador.
Las cúpulas de poliéster vienen en tres tipos estructurales fundamentales, que tienen diferentes propósitos de ensamblaje, similares a las matrices de domo de metal. Estos incluyen la pila y los detalles de la imagen.
Apilamiento estándar de la cúpula de poliéster (Polydome): las capas superior e inferior carecen de adhesivo, lo que requiere una fijación segura al producto a través de tornillos, postes de posicionamiento de teclado/PCB.
Después de obtener información sobre los principios operativos y comparar las cúpulas de poliéster con las cúpulas de metal, es imperativo prestar atención a ciertas precauciones para evitar daños potenciales a las cúpulas de poliéster:
1. Evite la exposición prolongada a altas temperaturas (>40 ° C): el uso prolongado en ambientes de alta temperatura puede provocar que las cúpulas de poliéster pierdan su elasticidad.
2. Evite el uso a largo plazo en temperaturas extremadamente bajas (<-25 ° C): La exposición prolongada a temperaturas muy bajas puede afectar la vida útil del mecanismo de la bola.
3. Límite de uso al aire libre: las cúpulas de poliéster son las más adecuadas para aplicaciones interiores. La exposición prolongada a condiciones al aire libre puede afectar su rendimiento.
4. Evite los objetos afilados o duros: abstenerse de usar objetos afilados o duros para presionar sobre la cúpula, ya que esto puede provocar daños en la cúpula.
Al adherirse a estas precauciones, puede garantizar la longevidad y el rendimiento óptimo de las cúpulas de poliéster en sus aplicaciones.
Los interruptores de membrana Polydome han provocado un cambio de paradigma en la forma en que interactuamos con los dispositivos electrónicos. Su excepcional durabilidad, amplias opciones de personalización y una notable retroalimentación táctil los han convertido en la opción preferida por los fabricantes en un espectro diverso de industrias. A medida que avanza la tecnología, podemos esperar aplicaciones aún más innovadoras para estos conmutadores versátiles en el futuro.
1. ¿Son los interruptores de membrana polydome impermeables?
Los interruptores de membrana Polydome no son inherentemente impermeables. Sin embargo, pueden diseñarse con una superposición sellada y una carcasa adecuada para mejorar su resistencia al agua.
2. ¿Pueden los interruptores polydome soportar condiciones al aire libre?
Ciertamente, los interruptores polydome son adecuados para aplicaciones al aire libre debido a su durabilidad y resistencia en condiciones ambientales desafiantes.
3. ¿Cuál es la vida útil típica de un interruptor de membrana polydome?
Los interruptores Polydome cuentan con una vida útil que se extiende a millones de ciclos, lo que garantiza su durabilidad y confiabilidad.
4. ¿Es fácil reemplazar los interruptores polydome si funcionan mal?
Sí, los interruptores polydome son relativamente sencillos de reemplazar si surgen problemas. Sin embargo, el mantenimiento regular puede ayudar a prevenir la mayoría de los problemas.
5. ¿Puedo incorporar interruptores polydome en mi proyecto de electrónica DIY?
¡Absolutamente! Los interruptores Polydome están disponibles para su compra, y su perfil delgado los convierte en una excelente opción para los entusiastas del bricolaje que se embarcan en proyectos electrónicos. Ya sea que esté diseñando un teclado personalizado, un control remoto o cualquier otro dispositivo electrónico, los interruptores polydome ofrecen una solución de entrada confiable y fácil de usar. Su versatilidad y durabilidad los convierten en una valiosa adición a cualquier proyecto de bricolaje.
