Acerca del interruptor de membrana

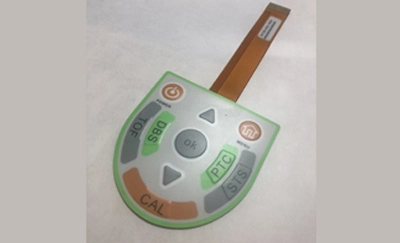

El panel de interruptores de membrana es un sistema operativo que integra funciones clave, elementos indicadores y panel de instrumentos. Consta de cuatro partes: Panel, Circuito Superior, capa de aislamiento y circuito inferior. Cuando se presiona el interruptor de membrana, el contacto del Circuito Superior se deforma hacia abajo y se enciende el contacto con la placa polar del circuito inferior. Después de que se libera el dedo, el contacto del Circuito Superior rebota, el circuito se desconecta y el circuito activa una señal.

Principio de Circuito del interruptor de membrana

La estructura principal del panel de interruptores de membrana generalmente se compone de botones y membranas. El espesor del interruptor de membrana se controla generalmente a aproximadamente 0,15mm. Si es demasiado delgado, no hay fuerza de rebote y el uso del interruptor no es tan sensible.

Al hacer interruptores de tipo plano, al elegir una película, tienden a elegir un grosor ligeramente más alto para garantizar el uso a largo plazo del producto. Otro tipo de panel utilizado para los contactos del circuito requiere un tipo ligeramente más delgado. Solo cuando se compara el diámetro de la burbuja, se selecciona una película más delgada.

El diseño de la estructura general del botón de membrana es muy simple. Cuando tienes unMembrana de teclado táctilPanel, sólo tiene que quitar la cubierta del botón para ver el circuito y la placa de circuito del panel.

Cuando la forma del botón diseñado es relativamente grande, lo mejor es elegir una película con un espesor de 0,18mm. Este espesor de la película es moderado en espesor y tiene un buen efecto rebote. Se puede utilizar con frecuencia y no se daña fácilmente. Si el espesor de la película seleccionada no es suficiente, es fácil de penetrar. Haga que el interruptor de membrana sea insensible.

El panel de interruptor de membrana tiene muchas ventajas de botones. Su Principio de circuito es excepcional en comparación con otros tipos diferentes de botones. Es una gran cantidad de puntos metálicos conductores soldados sobre una película conductora. Cada botón se puede conectar al mismo interruptor de membrana. Cómo funcionan los botones del panel del interruptor de membrana, puede lograr diferentes efectos de control. El panel de interruptor de membrana tiene una capa de barrera. Su función es hacer que un botón y el panel reaccionen cuando nadie presiona.
