En el mundo experto en tecnología actual, la funcionalidad de los dispositivos electrónicos es crucial, y un componente esencial que a menudo pasa desapercibido es el interruptor de membrana. Estos interruptores delgados, flexibles y duraderos juegan un papel importante en varias aplicaciones electrónicas, incluidos paneles de control, dispositivos médicos y maquinaria industrial. En esta guía completa, profundizaremos en el mundo deInterruptores de membrana, Explorando su construcción, operación y aplicaciones en detalle.
Un interruptor de membrana es una interfaz de usuario que combina funcionalidad con atractivo estético. Estos interruptores están compuestos por múltiples capas de materiales flexibles que trabajan juntos para realizar diversas funciones. Los interruptores de membrana están diseñados para ser delgados, compactos y duraderos, lo que los hace ideales para aplicaciones donde el espacio es limitado y la operación confiable es crucial. Su versatilidad ha llevado a una adopción generalizada en electrónica de consumo, dispositivos médicos, paneles de control industrial y más.

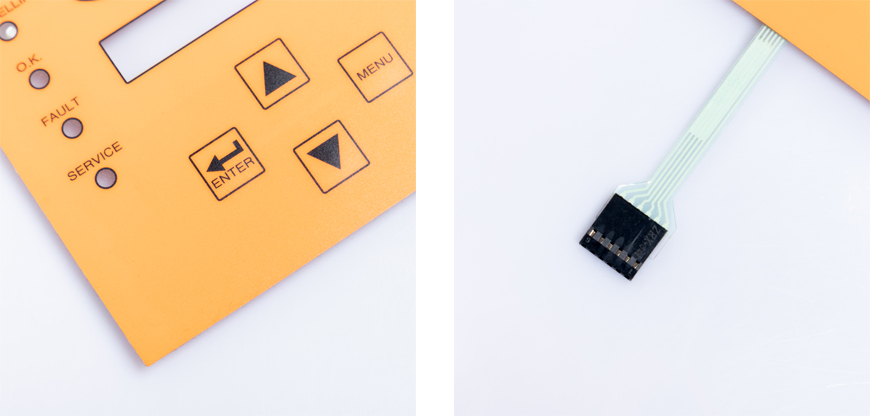

La capa superior de un interruptor de membrana se llama superposición gráfica. Es la parte del interruptor con la que el usuario interactúa directamente. Esta capa contiene normalmente gráficos impresos, iconos, etiquetas y botones que indican las funciones del conmutador. La superposición gráfica a menudo está hecha de materiales duraderos como poliéster, policarbonato o acrílico para garantizar la longevidad y la protección contra el desgaste. El diseño de esta capa es personalizable para ajustarse a los requisitos específicos del producto, como colores, símbolos y preferencias del usuario.
Debajo de la superposición gráfica está la capa espaciadora, que separa las capas superior e inferior del interruptor de membrana. El espaciador es típicamente un material no conductor que evita que el circuito se complete hasta que se aplique presión. El espaciador garantiza que el interruptor permanezca abierto hasta que se active, proporcionando una interfaz de usuario confiable y sensible.
La capa inferior, también conocida como capa de circuito, contiene las trazas conductoras que forman el circuito del conmutador. Esta capa está hecha típicamente de materiales como cobre o tinta conductora y se imprime o graba sobre un sustrato flexible. Cuando se aplica presión a la superposición gráfica, las trazas conductoras hacen contacto entre sí, completando el circuito y activando la función deseada. La flexibilidad de la capa de circuito permite que el interruptor de membrana sea liviano y adaptable para diferentes aplicaciones de dispositivos.
Para sujetar todas las capas firmemente juntas, se aplica una capa adhesiva al interruptor de membrana. Esta capa asegura que los diferentes componentes estén firmemente unidos y permanezcan intactos, incluso en entornos exigentes. El adhesivo utilizado es típicamente de un tipo fuerte, sensible a la presión, que proporciona una unión fuerte sin causar daños a la superficie del dispositivo durante la aplicación.
Interruptores de membrana comoInterruptor de membrana de retroiluminación LEDOperar según el principio de contacto sensible a la presión. Cuando un usuario aplica presión a un área específica en la superposición gráfica, la capa de membrana flexible se dobla y hace contacto con la capa de circuito debajo de ella. Esta acción cierra el circuito eléctrico, permitiendo que fluya la corriente y completando la entrada.
El interruptor de membrana se puede diseñar para proporcionar retroalimentación de dos maneras:
Comentarios táctiles: algunos interruptores de membrana están diseñados con retroalimentación táctil, proporcionando un "clic" físico o resistencia cuando el interruptor está activado. Esta retroalimentación ayuda a los usuarios a saber cuándo se ha registrado la entrada.
Comentarios no táctiles: en otros casos, los interruptores de membrana pueden no ofrecer retroalimentación física, pero aún así responder de manera confiable cuando se aplica presión, comúnmente utilizados en diseños elegantes y minimalistas.
Los interruptores de membrana están diseñados para ser intuitivos y confiables, con su diseño simple y de bajo perfil que ofrece una fácil integración en una amplia gama de dispositivos.
Diseño de ahorro de espacio: los interruptores de membrana son delgados y compactos, lo que los hace ideales para su uso en dispositivos donde el espacio es limitado, como electrónica de consumo, dispositivos médicos y paneles de control industrial.
Durabilidad y longevidad: Hecho de materiales flexibles, los interruptores de membrana son altamente duraderos, resistentes al desgaste y capaces de resistir el uso frecuente durante largos períodos. Es menos probable que se descompongan en comparación con los interruptores mecánicos tradicionales.
Opciones de personalización: Los interruptores de membrana son altamente personalizables en términos de diseño, diseño y función. Las superposiciones gráficas se pueden imprimir con símbolos personalizados, logotipos y esquemas de color para adaptarse a la identidad de una marca o las preferencias del usuario. Además, los interruptores de membrana se pueden adaptar para retroalimentación táctil o no táctil, dependiendo de la aplicación.
Resistencia a la humedad y contaminantes: debido a su construcción sellada, los interruptores de membrana son altamente resistentes a la humedad, el polvo, la suciedad y otros contaminantes. Esto los hace adecuados para su uso en entornos hostiles, incluidas aplicaciones industriales y médicas.
Elegir los materiales correctos es crucial para el rendimiento y la durabilidad del interruptor de membrana. Materiales como el poliéster, La poliimida y el policarbonato se seleccionan para la superposición gráfica y las capas adhesivas debido a su flexibilidad, durabilidad y resistencia a factores ambientales. Las trazas conductoras a menudo están hechas de cobre, plata o tintas conductoras.
Las superposiciones gráficas se imprimen utilizando técnicas de impresión especializadas, como la impresión de pantalla o la impresión digital, para garantizar que los colores, el texto y los iconos sean precisos y duraderos. Una vez que se imprime la superposición gráfica, se corta cuidadosamente a la forma y el tamaño requeridos para que coincida con las especificaciones de diseño.
Después de que se preparan las capas individuales, se ensamblan cuidadosamente. La capa espaciadora se coloca entre la superposición gráfica y la capa de circuito, lo que garantiza que el conmutador permanezca abierto hasta que se active. A continuación, las capas se unen entre sí con una capa adhesiva, que se aplica para asegurar todos los componentes en su lugar. Las conexiones se realizan al circuito y el interruptor se prueba para garantizar que funcione correctamente.
Antes de enviar el interruptor de membrana, se somete a pruebas rigurosas para garantizar la confiabilidad. Esto incluye pruebas de conductividad, sensibilidad a la presión, retroalimentación táctil y resistencia ambiental. Cualquier problema potencial se identifica y resuelve durante esta etapa para garantizar que el producto final cumpla con los estándares de calidad necesarios.
Q: ¿Se pueden utilizar los interruptores de membrana en aplicaciones al aire libre?
R: Sí, los interruptores de membrana pueden diseñarse para ser resistentes a factores ambientales, lo que los hace adecuados para uso en exteriores.
Q: ¿Son los interruptores de membrana fáciles de limpiar?
R: Sí, los interruptores de membrana son fáciles de limpiar y pueden soportar procedimientos de desinfección, lo que los hace ideales para entornos médicos e industriales.
P: ¿Cuál es la vida útil de un interruptor de membrana típico?
R: La vida útil de un interruptor de membrana puede variar según el uso, pero son conocidos por su durabilidad y pueden durar muchos años.
P: ¿Puedo obtener un interruptor de membrana con gráficos personalizados?
R: Absolutamente, los interruptores de membrana se pueden personalizar con gráficos, iconos y etiquetas para que coincidan con la marca de su producto.
P: ¿Son los interruptores de membrana rentables en comparación con los interruptores mecánicos?
R: Sí, los interruptores de membrana suelen ser más rentables debido a sus menores costos de producción y ensamblaje.
