Los Circuitos Impresos Flexibles (FPC) se han convertido en una piedra angular de la electrónica moderna, ofreciendo una flexibilidad inigualable y beneficios de ahorro de espacio. Estos circuitos son esenciales en diversas industrias, desde la electrónica de consumo hasta la aeroespacial. Este artículo profundiza en el proceso de producción, las diversas aplicaciones y las ventajas del uso de FPC.

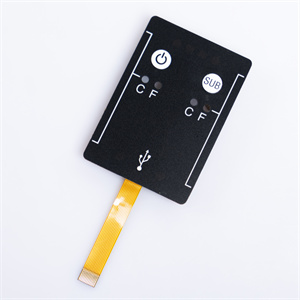

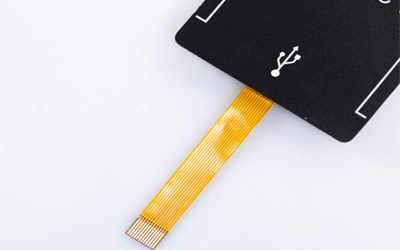

Los Circuitos Impresos Flexibles, a menudo denominados circuitos flexibles, están hechos de un sustrato delgado y flexible que permite conectar componentes electrónicos en una forma compacta y adaptable. A diferencia de los PCB rígidos tradicionales (placas de circuito impreso), los FPC pueden doblarse, torcerse y plegarse, lo que los hace ideales para aplicaciones donde el espacio y la flexibilidad son primordiales.
La creación de un FPC implica varios pasos precisos, cada uno de ellos crucial para garantizar la funcionalidad y durabilidad del circuito. Aquí hay una descripción general del proceso de producción:
1. Selección de sustrato
La Producción de FPC comienza con la selección de un sustrato adecuado, típicamente hecho de películas de poliimida o poliéster. La poliimida se prefiere por su excelente estabilidad térmica y propiedades eléctricas, mientras que el poliéster se elige por su rentabilidad y flexibilidad en aplicaciones menos exigentes.
2. diseño del circuito
Una vez que se selecciona el sustrato, el siguiente paso es diseñar el diseño del circuito. El software CAD avanzado (diseño asistido por computadora) se utiliza para crear un plano detallado del circuito, incluida la disposición de rastros conductores, almohadillas y cualquier vias necesarias (conexiones entre capas).
3. Fotoresist aplicación e imagen
El sustrato está recubierto con un fotorresistente, un material sensible a la luz que definirá el patrón del circuito. Luego, el diseño del circuito se transfiere al sustrato a través de un proceso llamado imagen. Durante las imágenes, el fotorresistente se expone a la luz UV a través de una fotomáscara que contiene el patrón del circuito. A continuación, se desarrollan las áreas expuestas, dejando atrás el diseño de circuito deseado.
4. grabado
El siguiente paso es el grabado, donde se eliminan las áreas desprotegidas del sustrato, dejando solo los caminos conductores definidos por el fotorresistente. Este proceso implica típicamente el uso de productos químicos que eliminan selectivamente el material no deseado sin dañar el sustrato subyacente.
5. perforación y chapado
Después del grabado, se perforan cualquier vias necesarias en el sustrato. A continuación, estos orificios se recubren con un material conductor, como el cobre, para crear conexiones eléctricas entre diferentes capas del circuito.
6. Laminación y Asamblea Final
Si el FPC es de múltiples capas, las capas se laminan juntas usando calor y presión. Este proceso garantiza que las capas estén unidas de forma segura sin afectar la flexibilidad del circuito. Finalmente, El FPC se ensambla con cualquier componente requerido, como conectores o refuerzos, para completar el circuito.
7. Pruebas y control de calidad
Antes DE QUE EL FPC esté listo para su uso, se somete a pruebas rigurosas para garantizar que cumpla con todas las especificaciones eléctricas y mecánicas. Las pruebas pueden incluir verificaciones de continuidad, pruebas de impedancia y pruebas de estrés ambiental para verificar la confiabilidad del circuito.
Los FPC son increíblemente versátiles y encuentran aplicaciones en numerosas industrias. Estos son algunos de los usos más comunes:
1. electrónica de consumo
Los FPC se utilizan ampliamente en productos electrónicos de consumo, incluidos teléfonos inteligentes, tabletas y dispositivos portátiles. Su capacidad para encajar en espacios compactos y soportar la flexión frecuente los hace ideales para estos dispositivos. Los FPC permiten la integración perfecta de varios componentes, lo que contribuye a diseños más delgados y eficientes.
2. Industria Automotriz
En la industria automotriz, los FPC se utilizan en pantallas de tablero, sistemas de iluminación y conexiones de sensores. Su durabilidad y capacidad para operar en entornos hostiles los hacen adecuados para aplicaciones automotrices, donde la confiabilidad es fundamental.
3. Dispositivos médicos
Dispositivos médicos, como audífonos, marcapasos y equipos de diagnóstico, deDiez confían en los FPC debido a su pequeño tamaño y flexibilidad. Los FPC permiten que estos dispositivos sean compactos y livianos, lo que mejora la comodidad y la facilidad de uso del paciente.
4. Aeroespacial y Defensa
Las industrias aeroespacial y de defensa utilizan FPC en satélites, aviónica y sistemas de guía de misiles. El peso ligero y la capacidad de los circuitos para soportar temperaturas y vibraciones extremas son ventajas clave en estas aplicaciones de alto rendimiento.
5. equipo industrial
Los FPC también se encuentran en equipos industriales, donde conectan sensores, controles y pantallas. Su flexibilidad les permite integrarse en maquinaria con partes móviles, proporcionando conexiones fiables en entornos dinámicos.
Los circuitos impresos flexibles ofrecen varias ventajas sobre los PCB rígidos tradicionales. He aquí por qué los FPC son cada vez más preferidos:
1. espacio y ahorro de peso
Los FPC son significativamente más livianos y delgados que los PCB rígidos, lo que los hace ideales para aplicaciones donde el espacio y el peso son muy importantes. Su capacidad para adaptarse a espacios reducidos permite diseños más compactos y eficientes.
2. flexibilidad y durabilidad
La capacidad de doblar, torcer y doblar los FPC sin romperlos los hace altamente duraderos en aplicaciones que requieren movimientos frecuentes. Esta flexibilidad también reduce el riesgo de falla mecánica, extendiendo la vida útil del circuito.
3. fiabilidad mejorada
Los FPC reducen la necesidad de conectores y juntas de soldadura, que son puntos comunes de falla en los PCB tradicionales. Al eliminar estos componentes, los FPC ofrecen una confiabilidad mejorada y reducen la probabilidad de problemas de conexión.
4. Flexibilidad de diseño mejorada
La capacidad de diseñar FPC en formas complejas y tridimensionales proporciona a los ingenieros una mayor libertad para crear productos innovadores. Esta flexibilidad de diseño es particularmente beneficiosa en industrias como la electrónica de consumo y la aeroespacial, donde a menudo se requieren factores de forma únicos.
5. Fabricación rentable
Si bien el diseño y la configuración iniciales de los FPC pueden ser más costosos que los PCB rígidos, el costo total puede ser menor en la producción de alto volumen. La menor necesidad de conectores y el potencial de ensamblaje automatizado contribuyen al ahorro de costos.
Los circuitos impresos flexibles son una tecnología vital en la electrónica moderna, que ofrece numerosos beneficios que los hacen indispensables en una amplia gama de aplicaciones. Desde su proceso de producción, que enfatiza la precisión y la confiabilidad, hasta sus diversos usos en todas las industrias, los FPC se destacan como una solución versátil y eficiente. Ya sea en electrónica de consumo, sistemas automotrices o aplicaciones aeroespaciales, los FPC brindan la flexibilidad, durabilidad y ventajas de diseño necesarias para satisfacer las demandas de las tecnologías avanzadas actuales.
1. ¿Qué materiales se utilizan comúnmente en los FPC?
La poliimida y el poliéster son los sustratos más comunes, y el cobre se utiliza para las capas conductoras.
2. ¿Cómo se comparan los FPC con los PCB rígidos tradicionales?
Los FPC ofrecen mayor flexibilidad, peso reducido y confiabilidad mejorada, lo que los hace adecuados para aplicaciones donde estos factores son críticos.
3. ¿Se pueden utilizar FPC en entornos de alta temperatura?
Sí, especialmente los fabricados con sustratos de poliimida, que pueden soportar temperaturas extremas.
4. ¿Cuáles son las limitaciones de los FPC?
Los FPC pueden ser más costosos de diseñar y producir en pequeñas cantidades y pueden requerir procesos de ensamblaje especializados.
5. ¿Cuánto tiempo tarda el proceso de producción de FPC?
La Línea de tiempo de producción varía, pero generalmente toma varias semanas desde el diseño hasta la prueba final, dependiendo de la complejidad del circuito.
