Cómo construir un teclado de interruptor de membrana: una guía paso a paso

En el mundo tecnológico actual, los teclados de interruptores de membrana se han convertido en una parte integral de varios dispositivos electrónicos, desde hornos de microondas hasta sofisticados paneles de control industriales. Estas interfaces delgadas, duraderas y rentables se prefieren por su fiabilidad y versatilidad. Si está buscando crear un teclado de interruptor de membrana, ha venido al lugar correcto. En este artículo, le proporcionaremos una guía completa sobre cómo construir su propio teclado de interruptor de membrana. ¡Vamos a sumergirnos!

Tabla de contenido

1. Introducción a los teclados del interruptor de membrana

2. Componentes requeridos para construir un teclado de interruptor de membrana

3. Diseño del diseño del interruptor de membrana

· Elegir el tamaño y la forma del teclado (H2)

· Selección del material de membrana (H2)

· Decidir sobre el circuito (H2)

4. creando el circuito del interruptor de membrana

· Diseño de la placa de circuito impreso (H2)

· Adjuntar las huellas conductoras (H2)

· Adición de los interruptores de domo (H2)

5. Montaje del teclado del interruptor de membrana

· Capas de los componentes (H2)

· Asegurar las capas (H2)

· Prueba del teclado (H2)

6. finalizar el teclado del interruptor de membrana

· Adición de la superposición (H2)

· Sellado y recinto (H2)

· Control de calidad (H2)

7. Conclusión

8. Preguntas frecuentes

1. Introducción a los teclados del interruptor de membrana

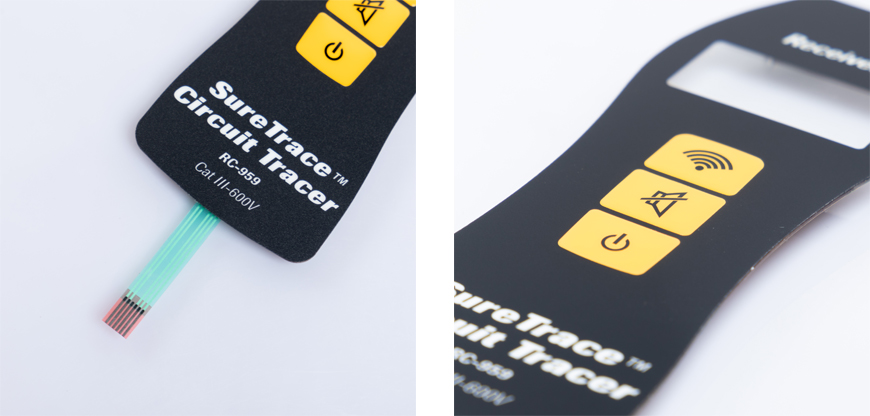

Antes de sumergirse en el proceso de construcción, comprendamos qué es un teclado de interruptor de membrana. Un teclado de interruptor de membrana es una interfaz de usuario que utiliza una membrana delgada y flexible como superficie clave. Cuando un usuario presiona una tecla, la membrana hace contacto con un circuito conductor debajo, registrando la entrada. Estos teclados se utilizan comúnmente en diversas aplicaciones, incluida la electrónica de consumo, los dispositivos médicos y los sistemas de control industrial.

2. Componentes requeridos para construir un teclado de interruptor de membrana

Para comenzar con el proyecto, necesitará los siguientes componentes:

· Material de membrana

· Placa de circuito impreso (PCB)

· Trazas conductivas

· Interruptores de domo

· Material de superposición

· Adhesivo

· Recinto

3. Diseño del diseño del interruptor de membrana

Elegir el tamaño y la forma del teclado

El primer paso es decidir el tamaño y la forma de su teclado de interruptor de membrana. Considere el propósito del dispositivo y los requisitos del usuario al tomar esta decisión.

Selección del material de la membrana

Elija un material de membrana de alta calidad que se adapte a su aplicación. Las opciones incluyen poliéster, polietileno y policarbonato.

Decidir sobre el circuito

Planifique el diseño de circuitos para su teclado, incluida la disposición de las teclas y las vías para las conexiones eléctricas.

4. creando el circuito del interruptor de membrana

Diseño de la placa de circuito impreso

Diseñe una PCB que coincida con el diseño de circuitos que ha planeado. Asegúrese de precisión en la colocación de trazas y conexiones.

Adjuntar las huellas conductivas

Conecte cuidadosamente los rastros conductores a la PCB, conectando cada Llave a su circuito respectivo.

Adición de los interruptores de domo

Incorporar interruptores de domo debajo de cada tecla para proporcionar retroalimentación táctil y mejorar la experiencia del usuario.

5. Montaje del teclado del interruptor de membrana

Capa de los componentes

Apile cuidadosamente los interruptores de membrana, PCB y domo, alineándolos perfectamente.

Asegurando las capas

Use adhesivo para asegurar las capas juntas, asegurándose de que no haya burbujas de aire ni arrugas.

Prueba del teclado

Antes de finalizar el montaje, pruebe cada tecla para asegurarse de que se registra de forma correcta y fiable.

6. finalizar el teclado del interruptor de membrana

Adición de la superposición

Aplique el material de superposición en la parte superior de la membrana, proporcionando protección y etiquetado para las teclas.

Sellado y recinto

Selle el teclado para evitar la entrada de humedad y polvo, y cierre en una carcasa adecuada si es necesario.

Control de calidad

Realice pruebas de control de calidad para garantizar que el teclado funcione sin problemas y cumpla con sus especificaciones.

7. Conclusión

Construir un teclado de interruptor de membrana puede parecer complejo, pero con una planificación cuidadosa y atención al detalle, puede ser un proyecto de bricolaje gratificante. Estos teclados ofrecen una interfaz confiable y fácil de usar para una amplia gama de aplicaciones.

Preguntas frecuentes

¿Cuáles son las ventajas de los teclados de interruptor de membrana?

Los teclados de los interruptores de membrana ofrecen durabilidad, flexibilidad y rentabilidad.

¿Puedo usar algún Material de membrana para mi teclado?

La elección del material de membrana depende de los requisitos de su aplicación.

¿Cómo me aseguro de que el teclado funciona correctamente después del ensamblaje?

Pruebe a fondo cada clave para el registro y la funcionalidad adecuados.

¿Son los teclados de los interruptores de membrana impermeables?

Con El sellado adecuado, los teclados de los interruptores de membrana se pueden hacer impermeables.

¿Dónde puedo encontrar los componentes para construir un teclado de interruptor de membrana?

Puede obtener los componentes de proveedores y fabricantes de componentes electrónicos.
