En el vertiginoso mundo de la tecnología, las interfaces de usuario desempeñan un papel fundamental para garantizar interacciones fluidas con los dispositivos electrónicos. Una solución innovadora de este tipo es el interruptor de membrana de matriz. Este artículo profundizará en las complejidades de los interruptores de membrana de matriz, explorando sus aplicaciones, construcción, ventajas y mucho más. Entonces, embarquemos en este viaje de descubrimiento.
Los interruptores de membrana de matriz han revolucionado la forma en que los usuarios interactúan con los dispositivos electrónicos, proporcionando una solución rentable, compacta y duradera para el control de entrada. Estos conmutadores utilizan un diseño de matriz para mapear la interfaz de usuario, lo que permite integrar múltiples botones en una sola membrana de espacio eficiente. Este diseño ofrece simplicidad y confiabilidad al tiempo que admite una amplia variedad de aplicaciones en diferentes industrias.
La Configuración de la matriz permite la creación de interfaces de usuario complejas en un área pequeña, lo que las hace ideales para dispositivos donde el espacio, la durabilidad y la eficiencia son consideraciones clave. Ya sea en dispositivos médicos, controles automotrices o electrónica de consumo, los interruptores de membrana de matriz son a menudo la opción preferida para los fabricantes que buscan mejorar la experiencia del usuario al tiempo que reducen los costos generales de producción.
Los interruptores de membrana de matriz funcionan con un principio simple pero efectivo: cada interruptor es parte de una cuadrícula o matriz de filas y columnas. Al utilizar esta disposición, se pueden conectar múltiples interruptores sin necesidad de cableado individual para cada uno. Así es como funciona el mecanismo:
Diseño de matriz: en un interruptor de membrana de matriz, las filas y columnas de trazas conductoras se imprimen sobre capas flexibles. Cada tecla o botón en la interfaz se forma en la intersección de una fila y una columna.
Activación de teclas: Cuando se aplica presión a un botón específico en la superposición, hace que la fila y la columna correspondientes se conecten, completando el circuito. Esto envía una señal al controlador del dispositivo, activando la función correspondiente.
Escaneo y decodificación: el controlador escanea constantemente las filas y columnas. Cuando se presiona un botón, detecta la intersección de fila y columna activada, lo que le permite decodificar qué botón se presionó.
Este diseño eficiente reduce el número de conexiones de cableado necesarias, lo que reduce la complejidad y reduce los costos en el proceso de fabricación.

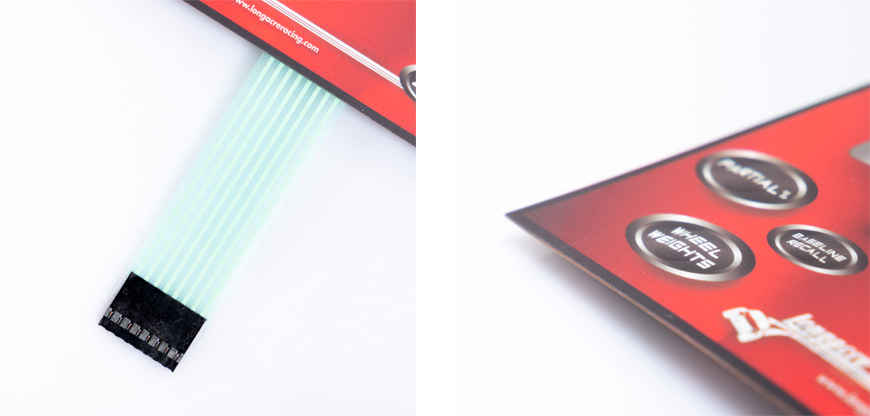

La capa de membrana es la parte superior y flexible del interruptor. Por lo general, está hecho de materiales como poliéster o policarbonato, que ofrecen durabilidad y flexibilidad. La membrana contiene la superposición Gráfica Impresa, que indica la interfaz de usuario con etiquetas, símbolos o iconos correspondientes a cada función de conmutador. Esta capa también protege las capas de circuito subyacentes y proporciona una interfaz táctil para el usuario.
Las trazas conductoras forman el corazón de la funcionalidad del interruptor de membrana de la matriz. Estos son caminos delgados y flexibles hechos de materiales como cobre o plata que se imprimen en una o más capas. En una disposición de matriz, las trazas se organizan en filas y columnas, correspondiendo cada intersección a un botón particular. Cuando se aplica presión a la membrana, la fila y la columna correspondientes hacen contacto, completando el circuito eléctrico. Estos rastros llevan la corriente eléctrica cuando se presiona un botón, enviando la señal al controlador del dispositivo.
La superposición gráfica es la interfaz impresa que se encuentra sobre la capa de membrana. Esta superposición no es solo por atractivo visual, sino que también sirve para guiar las interacciones del usuario. Contiene etiquetas impresas, símbolos o iconos que corresponden a las funciones específicas del dispositivo. La superposición gráfica generalmente está diseñada con técnicas de impresión de alta calidad para garantizar una visibilidad clara, con algunos diseños que incorporan retroiluminación o iluminación LED para una funcionalidad adicional.
En la industria de la salud, los interruptores de membrana de matriz se utilizan con frecuencia en dispositivos como sistemas de monitoreo de pacientes, bombas de infusión, equipos de diagnóstico y máquinas de diagnóstico por imágenes. Estos interruptores ofrecen un alto nivel de fiabilidad, limpieza y usuario-frienEn lugar de interfaces que son cruciales en entornos médicos donde la precisión y la durabilidad son primordiales. Además, la superficie fácil de limpiar del interruptor de membrana lo convierte en una opción preferida en entornos que requieren higiene.
La industria automotriz utiliza interruptores de membrana matricial para paneles de control, tableros de instrumentos y sistemas de información y entretenimiento. Su capacidad para soportar temperaturas extremas, humedad y vibración los hace ideales para su uso en vehículos. Los interruptores de membrana matricial permiten sistemas de control más compactos y elegantes, lo que los convierte en un ajuste perfecto para los diseños de automóviles modernos, que exigen tanto estética como funcionalidad.
Los interruptores de membrana de matriz se utilizan comúnmente en paneles de control para maquinaria industrial y equipos de fabricación. Su robustez, combinada con su capacidad para resistir entornos hostiles (como la exposición a aceites, productos químicos, polvo y humedad), los hace adecuados para entornos industriales. Estos interruptores ayudan a garantizar que la maquinaria compleja se pueda operar de manera eficiente con un riesgo mínimo de mal funcionamiento.
Desde controles remotos hasta hornos de microondas, los interruptores de membrana matricial son omnipresentes en la electrónica de consumo. Su diseño de bajo costo y eficiente en el espacio es adecuado para productos de mercado masivo que requieren interfaces fáciles de usar. Además, la retroalimentación táctil y la facilidad de personalización los convierten en una solución ideal para una amplia gama de productos electrónicos utilizados diariamente por los consumidores.
Interruptor de membrana de matriz: más asequible debido a su diseño simple, menos componentes y fácil integración en los procesos de fabricación.
Interruptor mecánico: Normalmente más caro de producir debido al uso de componentes más complejos y cableado individual para cada interruptor.
Interruptor de membrana de matriz: altamente duradero, resistente al polvo, la humedad y los productos químicos, lo que los hace ideales para entornos hostiles.
Interruptor mecánico: Si bien es generalmente duradero, los interruptores mecánicos pueden ser propensos al desgaste con el tiempo, especialmente en aplicaciones de alto uso.
Interruptor de membrana de matriz: generalmente más silencioso porque no tiene la acción de clic mecánico asociada con los interruptores tradicionales.
Interruptor mecánico: a menudo produce clics o sonidos audibles cuando se presiona, lo que algunos usuarios encuentran satisfactorio, pero otros pueden distraer.
Interruptor de membrana de matriz: Proporciona una retroalimentación suave y silenciosa y puede incluir características como domos táctiles para mejorar la experiencia del usuario.
Interruptor mecánico: a menudo incluye una retroalimentación táctil más pronunciada (un "clic"), que algunos usuarios prefieren por su clara indicación de que el interruptor ha sido activado.
Interruptor de membrana de matriz: altamente eficiente en el espacio, lo que permite la inclusión de muchos botones en un área pequeña. Ideal para dispositivos compactos.
Interruptor mecánico: Requiere más espacio debido a la necesidad de componentes individuales para cada interruptor.
