En el mundo de la electrónica moderna, donde el diseño elegante, la funcionalidad y la facilidad de uso son supremos, el humilde interruptor de botón de membrana juega un papel crucial pero a menudo pasado por alto. Este artículo profundizará en el fascinante mundo de los interruptores de botón de membrana, explorando su evolución, aplicaciones, ventajas y por qué son una parte integral de muchos dispositivos electrónicos.
El mundo de la electrónica está en constante evolución, con una búsqueda incesante de la innovación y la experiencia del usuario. En medio de la ráfaga de componentes de alta tecnología y dispositivos de vanguardia, el interruptor de botón de membrana de manera silenciosa pero efectiva juega su papel. Estos sencillos interruptores están presentes en casi todos los dispositivos electrónicos con los que interactúa a diario, Desde hornos de microondas hasta controles remotos e incluso en equipos médicos.

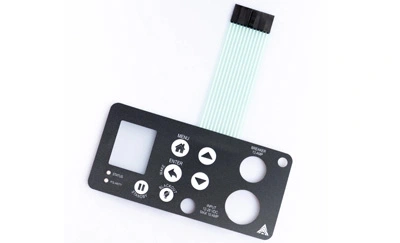

Un interruptor de botón de membrana es un tipo de dispositivo de entrada formado por múltiples capas flexibles que, cuando se presiona, completan un circuito eléctrico. A diferencia de los interruptores mecánicos tradicionales, los botones de membrana son altamente duraderos, livianos y pueden diseñarse para integrarse sin problemas en una amplia gama de dispositivos. Su versatilidad los hace adecuados para muchas aplicaciones donde los interruptores tradicionales pueden ser demasiado voluminosos, propensos a usar o inadecuados para las condiciones ambientales.

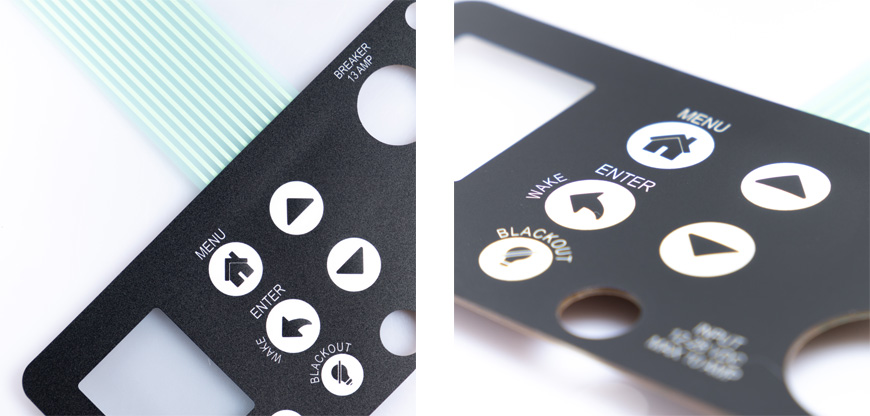

Superposición gráfica: la capa superior es la superposición gráfica, que está hecha de un material delgado y flexible como poliéster o policarbonato. Esta capa contiene símbolos impresos, iconos o etiquetas que guían a los usuarios en la interacción con el dispositivo. Estos símbolos pueden incluir números, letras o iconos funcionales (por ejemplo, "potencia", "subir volumen", etc.). Esta capa es a menudo personalizable para adaptarse al diseño específico del dispositivo.
Capa espaciadora: Debajo de la superposición gráfica se encuentra la capa espaciadora. Esta capa separa la superposición gráfica de la capa de circuito debajo de ella, creando un espacio entre ellas. La capa espaciadora normalmente tiene agujeros o cúpulas donde se producen pulsaciones de botones. Cuando un usuario presiona la membrana, la capa espaciadora se comprime, poniendo en contacto las capas superior e inferior.
Capa de circuito: La capa de circuito es el componente crítico que hace que el interruptor funcione. Consiste en trazas conductoras impresas que forman las vías eléctricas del circuito. Cuando se aplica presión al botón de membrana, las huellas del circuito debajo de la capa espaciadora se conectan, lo que permite que fluya la corriente. Esta acción "cierra" el circuito y envía una señal al dispositivo conectado, realizando la función deseada, como encender un dispositivo o ajustar una configuración.
Los orígenes de los interruptores de botón de membrana se remontan al siglo mid-20th. Fueron desarrollados originalmente para aplicaciones militares y aeroespaciales, donde su durabilidad y diseño sellado eran esenciales para resistir condiciones extremas, como la exposición al polvo, la humedad y los productos químicos agresivos. Su capacidad para integrarse fácilmente en paneles de control resistentes los hizo invaluables en campos donde la confiabilidad era primordial.
Desde su desarrollo temprano, los interruptores de botón de membrana han experimentado avances significativos. Los interruptores de membrana modernos son más confiables, sensibles y estéticamente agradables. Gracias a las mejoras en los materiales, las técnicas de fabricación y las innovaciones de diseño, los interruptores de membrana ofrecen ahora:
Retroalimentación táctil mejorada: los diseños anteriores carecían del "clic" táctil o comentarios que muchos usuarios esperan de los interruptores. Hoy en día, los interruptores de membrana a menudo incluyen Domos táctiles o mecanismos similares para proporcionar a los usuarios una sensación satisfactoria y sensible cuando se presiona un botón.
Mayor durabilidad: los interruptores de membrana están diseñados para soportar millones de prensas, lo que los hace altamente duraderos tanto en entornos industriales como de consumo. Esta longevidad es especialmente importante en dispositivos que sufren un uso frecuente, como controles remotos o equipos industriales.
Estética mejorada: los botones de membrana se han vuelto más atractivos visualmente, con diseños avanzados de impresión y superposición que permiten una mayor personalización. Los interruptores de membrana modernos pueden incorporar retroiluminación, gráficos multicolor y diseños intrincados que los hacen no solo FuNtional pero también visualmente llamativo.
Los interruptores de botón de membrana se han convertido en un elemento básico en la electrónica de consumo, donde su rentabilidad, confiabilidad y capacidad para integrarse en diseños compactos los convierten en la opción ideal para una variedad de productos. Algunas aplicaciones comunes incluyen:
Controles remotos: Los interruptores de membrana se utilizan ampliamente en los controles remotos de televisores y electrodomésticos, lo que ofrece una interfaz ligera y de bajo perfil.
Hornos de microondas y electrodomésticos de cocina: Los paneles de botón de los hornos de microondas, máquinas de café y lavavajillas a menudo cuentan con interruptores de membrana debido a sus superficies fáciles de limpiar y resistencia al calor y la humedad.
Sistemas de entretenimiento en el hogar: muchos sistemas de audio domésticos, reproductores de DVD y consolas de juegos incorporan interruptores de membrana para la entrada del usuario.
Los interruptores de botón de membrana son esenciales en el sector industrial, donde proporcionan una forma eficiente de controlar maquinaria pesada, sistemas de automatización y equipos en entornos exigentes. Estos switches se utilizan en aplicaciones que requieren un rendimiento robusto y duradero, como:
Paneles de control: en las fábricas, los interruptores de membrana se utilizan a menudo en paneles de control para maquinaria y líneas de ensamblaje, donde la confiabilidad y la facilidad de uso son cruciales.
Máquinas de fabricación: Los botones de membrana se emplean en todo, desde hornos industriales hasta robótica, proporcionando a los operadores una manera fácil de controlar la configuración de la máquina.
Aeroespacial: La industria aeroespacial se ha basado durante mucho tiempo en interruptores de membrana para paneles de control de cabina y sistemas de navegación, donde la seguridad y la precisión son esenciales.
En el campo médico, los interruptores de botón de membrana juegan un papel importante en el monitoreo médico y el equipo de diagnóstico, donde la higiene y la precisión son críticas. Algunos usos comunes en la atención médica incluyen:
Monitores médicos: Los dispositivos como sistemas de monitoreo de pacientes, monitores de frecuencia cardíaca y bombas de infusión a menudo cuentan con interruptores de membrana para controlar la configuración y las entradas.
Equipo de diagnóstico: Los equipos como las máquinas de diagnóstico por imágenes o los instrumentos de laboratorio se benefician de la superficie duradera y fácil de limpiar proporcionada por los interruptores de membrana.
Instrumentos quirúrgicos: en entornos de alto riesgo como los quirófanos, los interruptores de membrana se utilizan en instrumentos quirúrgicos, donde su durabilidad, propiedades impermeables y confiabilidad son esenciales.
Q: ¿Los interruptores de botón de membrana son impermeables?
R: Sí, muchos interruptores de botón de membrana están diseñados para ser impermeables, lo que los hace adecuados para aplicaciones donde la exposición a la humedad es una preocupación.
Q: ¿Puedo reparar un interruptor de botón de membrana dañado?
R: Reparar un interruptor de botón de membrana dañado puede ser un desafío y no siempre es rentable. A menudo es más práctico reemplazar el interruptor si funciona mal.
Q: ¿Cuál es la vida útil de un interruptor de botón de membrana?
R: La vida útil de un interruptor de botón de membrana puede variar según factores como el uso y las condiciones ambientales. Sin embargo, son conocidos por su durabilidad y normalmente pueden soportar millones de prensas.
Q: ¿Son los interruptores de membrana ecológicos?
R: Los interruptores de membrana se consideran ecológicos porque se pueden producir con materiales reciclables y su durabilidad reduce la necesidad de reemplazos frecuentes.
Q: ¿Cómo difieren los interruptores de botón de membrana de los interruptores mecánicos tradicionales?
R: Los interruptores de botón de membrana son típicamente más delgados, más silenciosos y más rentables que los interruptores mecánicos tradicionales. Se basan en un mecanismo diferente para registrar las prensas de teclas y ofrecer una mayor flexibilidad de diseño.
