Requisitos de inspección técnica para interruptores de membrana

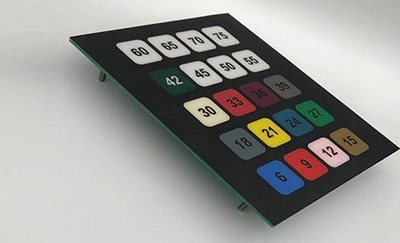

El interruptor de membrana consta de cuatro partes: Panel, Circuito Superior, capa aislante y circuito inferior. Es un Interruptor táctil ligero normalmente abierto. En circunstancias normales, los dos contactos del interruptor de membrana están en un estado desconectado. Cuando se aplica una fuerza externa a los contactos del interruptor de membrana, los dos contactos normalmente abiertos se conectan instantáneamente. Después de que la fuerza externa desaparece, los contactos del interruptor vuelven al estado normalmente abierto. Por lo general, se agregan los contactos del Circuito Superior abultados o piezas de cúpula (buena sensación). Cuando se presiona el interruptor de membrana, los contactos del Circuito Superior se deforman hacia abajo y están en contacto con la placa polar del circuito inferior. Después de que se libera el dedo, los contactos del Circuito Superior se recuperan, el circuito se desconecta y el circuito activa una señal. Como profesionalFabricante de teclado de membrana, El NiceoneTeclado de membrana personalizadoTiene una estructura estricta, una apariencia hermosa y un buen rendimiento de sellado. Tiene las características de resistencia a la humedad y larga vida útil. Ampliamente utilizado en comunicaciones electrónicas, instrumentos de medición electrónicos, control industrial, equipos médicos, la industria automotriz, instrumentación, electrodomésticos, equipos militares y otros campos.

1. El material y la forma del interruptor de membrana terminado

(1) Material: El sustrato, la pasta de plata, la tinta de carbono, el espaciador, el adhesivo, la placa de refuerzo y la impresión aislante deben cumplir con los dibujos.

(2) Forma: la forma, el circuito del conductor, el tratamiento de aislamiento, la combinación de paneles de revestimiento, etc. deben cumplir con los dibujos o proporcionar muestras físicas.

2. apariencia del interruptor de membrana

(1) Estado de combinación: No debe haber chips de material residual, cuerpos extraños, manchas, golpes o grasa unidos a la superficie y el interior, huellas dactilares en el circuito, y rebabas en la forma perforada en la superficie.

(2) Arañazos: Todas las líneas y contactos no deben tener marcas de corte que corran por dentro y por fuera (es decir, las marcas de corte se cortan de la línea al sustrato). Los arañazos leves también se basan en el principio de no afectar su impedancia. La superficie de la tinta de carbono es muy propensa a los arañazos, y los arañazos se basan en el principio de no afectar la conducción de la línea.

(3) Materia extranjera: la línea no debe tener ningún asunto extranjero adjunto.

3. interruptor de membrana circuito conductor parte

(1) Espesor del conductor: Generalmente, el grosor del conductor se controla a 7-12 μm, y debe ser uniforme y suave.

(2) Defectos y agujeros de los conductores: De acuerdo con los estándares de dibujo, uno está permitido dentro de cada rango de 50mm.

(3) Tinta de carbono: la tinta de carbono que cubre el circuito de pasta de plata debe garantizar que la pasta de plata esté completamente cubierta, y su espesor sea de 8-10 μm, Y no debería haber una protuberancia obvia de la pasta de plata.

(4) y cortocircuito Roto: el conductor no puede tener ningún fenómeno de cortocircuito o rotura.

4. Interruptor de membrana de aislamiento de impresión

Todos los contactos del interruptor de membrana deben estar libres de cualquier tinta aislante. La superficie de la tinta aislante debe ser plana para evitar defectos como burbujas de aire o agujeros que afecten el efecto aislante.

(1) de adherencia Fuerza: Después de secar la tinta aislante, presione las superficies de tinta entre sí durante 24 horas para asegurarse de que el aislamiento no se adhiera entre sí. Después de quedarse con la cinta sensible a la presión durante 1 minuto sin burbujas de aire, retire rápidamente y no se caiga la tinta.

(2) Jumper: Todas las piezas de puente están de acuerdo con los requisitos de los conductores de línea, y todos los productos de puente deben someterse a pruebas de resistencia de aislamiento y cortocircuito 100% abiertas. Asegúrese de que no hay ningún circuito abierto o cortocircuito y la resistencia de aislamiento debe ser superior a 500MΩ (500VDC durante 1 minuto).

5. propiedades mecánicas del interruptor de membrana

(1) de perforación y de las rebabas Dimensiones la extrusión de troquel: Las dimensiones de las rebabas de perforación y la extrusión no deben ser superiores a 0,2mm, y la posición debe estar hacia el lado sin conductores.

(2) Desplazamiento de posición de las líneas superior e inferior: La tolerancia permitida del desplazamiento mutuo de las posiciones centrales de los contactos del interruptor de las líneas superior e inferior es de 85mm.
