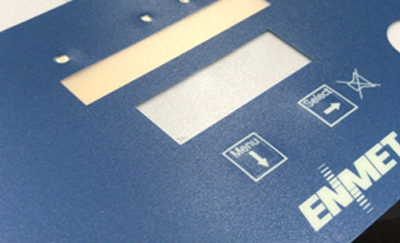

El teclado de interruptor de membrana incorporado LED tiene dos estructuras de circuito LED y circuito inferior en la misma capa y diferentes capas

La estructura de la misma capa del circuito LED y el circuito inferior es relativamente simple, pero la ventana LED debe ser convexa, de lo contrario, la lámpara LED levantará el panel, Y el LED también se daña fácilmente por una fuerte presión. El LED 0603 es más corto pero la almohadilla es más pequeña. Es difícil de soldar. La altura del LED 0806 es comúnmente de 0,8mm. La almohadilla es grande y la soldadura virtual es menor; la estructura del circuito LED y las diferentes capas del circuito inferior es relativamente complicada. Si el grosor del teclado del interruptor de membrana general es grueso, la ventana LED No es necesario ser convexo.

Hay dos tipos deTeclado de membrana impermeableEstructuras. La Estructura impermeable generalmente está diseñada como una estructura incrustada en zigzag. Una estructura es el mismo material. El producto terminado se divide en dos partes, y la parte del circuito está incrustada en la parte del Panel para formar un producto. Esta estructura se usa más comúnmente, cada capa de pegamento debe usar pegamento impermeable; otra estructura es usar el grosor de los circuitos superior e inferior y la capa de aislamiento, Y la estructura del marco exterior del teclado del interruptor de membrana con el panel, la parte del circuito está integrada en el interior para hacer en un todo. El pegamento impermeable generalmente puede usar 3M9495LE o 3MGTM920.

La estructura de tipo guía de luz significa que la hoja de guía de luz está incrustada en el teclado de interruptor de membrana convencional, Y el LED de luz lateral se utiliza para encender el botón (también se puede utilizar la hoja de luz fría EL). El teclado del interruptor de membrana se puede utilizar de noche y en lugares con luz insuficiente, que es más ornamental. Al hacer teclados de la membrana guiada por la luz del interruptor, es necesario considerar que el panel y el lado delTeclado con interruptor de membranaNo debe tener fugas de luz y luz de cruz. Todos los adhesivos de doble cara deben usar adhesivo negro. Después de agregar la guía de luz, la sensación del botón se debilitará y se agregará una junta a la parte posterior de la posición del botón en el panel para mejorar la sensación.

La estructura de doble plegado también se considera que se usa cuando hay una gran cantidad de botones y la forma general es pequeña, y no hay espacio para el cableado. Está diseñado como una estructura de Circuito Superior e inferior. Esta estructura presta especial atención al proceso de plegado que se llevará a cabo bajo calefacción, teniendo en cuenta la vida útil El efecto del aumento en la curva.

Cada estructura tiene sus propias características. Al Comienzo del diseño, se selecciona la estructura más adecuada para producir productos de alta calidad y servir a la mayoría de los usuarios. Si necesita interruptores de membrana personalizados, no dude en ponerse en contacto con Niceone-techFabricante de teclado de membrana...
