En el mundo acelerado de hoy, la tecnología está en constante evolución, exigiendo innovaciones en componentes electrónicos. Los conmutadores de membrana de PCB flexible han surgido como un componente vital en varios dispositivos electrónicos, proporcionando versatilidad, confiabilidad e interfaces de usuario sin interrupciones. En esta guía completa, profundizaremos en el mundo de los interruptores de membrana de PCB flexible, explorando sus aplicaciones, ventajas, proceso de fabricación y mucho más.

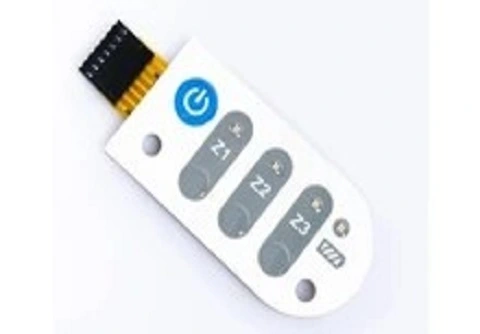

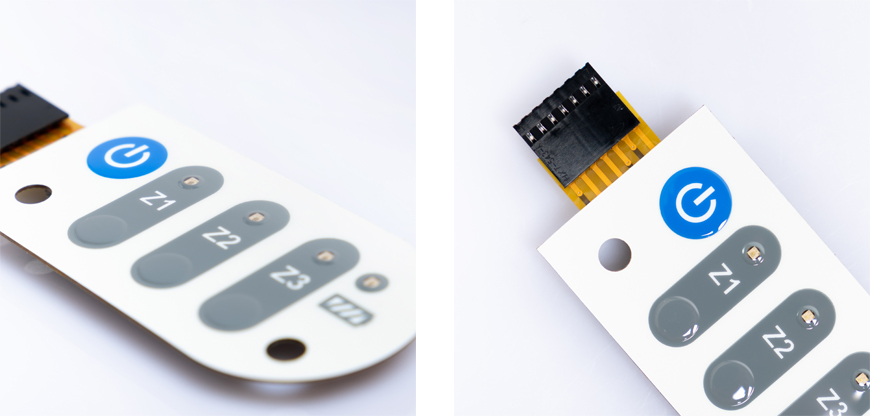

FlexInterruptores de membrana PCBEstán diseñados con múltiples capas, cada una con una función específica. La construcción típica de un interruptor de membrana Flex PCB incluye:
Capa superior (Superposición gráfica): La capa superior, a menudo hecha de poliéster o poliimida, Presenta los símbolos impresos, logotipos y botones. Esta capa proporciona una interfaz fácil de usar, lo que permite una fácil interacción.
Capas conductoras: Debajo de la capa superior, hay rastros conductores que generalmente se imprimen sobre sustratos flexibles. Estos rastros forman las vías del circuito que conectan el interruptor al dispositivo que controla.
Capa espaciadora: un espaciador no conductor separa las capas conductoras, evitando cortocircuitos eléctricos y asegurando que presionar una tecla crea un contacto adecuado con el circuito subyacente.
Capa inferior (placa de circuito): La capa inferior es donde se realizan las conexiones eléctricas del interruptor, a menudo integrándose con el sistema o dispositivo más grande. Por lo general, se imprime en un material de circuito flexible como poliimida o PET.
Los interruptores de membrana de PCB Flex operan según el principio del contacto sensible a la presión. Cuando un usuario presiona un botón o tecla específico, la presión hace que las capas conductoras entren en contacto, completando el circuito y activando la acción deseada. La flexibilidad del conmutador garantiza que responda inmediatamente, mientras que la retroalimentación táctil proporciona una indicación clara al usuario de que la entrada ha sido registrada.
Como uno de tipo deInterruptores de membrana, Los interruptores de membrana de PCB Flex se utilizan en una amplia variedad de aplicaciones debido a su versatilidad, diseño que ahorra espacio y confiabilidad. Estas son algunas de las aplicaciones más comunes:
En la electrónica de consumo, los interruptores de membrana de PCB Flex se pueden encontrar en dispositivos como controles remotos, teclados, consolas de juegos y teléfonos inteligentes. Su naturaleza delgada y flexible los hace ideales para productos electrónicos delgados y compactos, mientras que las opciones de personalización permiten diseños personalizados para adaptarse a la marca y la función.
Los interruptores de membrana de PCB flexible se utilizan en equipos médicos como máquinas de diagnóstico, sistemas de monitoreo de pacientes y dispositivos médicos portátiles. Su durabilidad, facilidad de limpieza y capacidad para resistir entornos hostiles los hacen particularmente adecuados para el exigente sector de la salud.
En aplicaciones industriales, los interruptores de membrana de PCB Flex se utilizan en paneles de control, interfaces de maquinaria y sistemas robóticos. Están diseñados para soportar condiciones extremas como variaciones de temperatura, humedad y exposición a productos químicos, lo que los hace ideales para fábricas, almacenes y otros entornos industriales.
Los interruptores de membrana Flex PCB se encuentran en los tableros de instrumentos de vehículos, sistemas de control de clima, sistemas de información y entretenimiento y botones en los volantes. La capacidad de soportar la vibración, la humedad y las fluctuaciones de temperatura es esencial en la configuración de la automoción, lo que hace que estos interruptores sean confiables para el uso diario.
Los interruptores de membrana de PCB Flex ofrecen varias ventajas clave, lo que los convierte en una opción popular en muchas industrias:
Los PCB flexibles están diseñados para soportar una variedad de condiciones desafiantes. Son resistentes a factores como la humedad, el polvo, las fluctuaciones de temperatura e incluso los productos químicos, lo que los hace ideales para aplicaciones industriales y al aire libre. Su sólida construcción asegura que durarán mucho tiempo, incluso con un uso repetido.
CompaRojo a los interruptores mecánicos tradicionales, los interruptores de membrana Flex PCB son a menudo más asequibles. El proceso de producción implica menos componentes, y las técnicas de fabricación simples permiten un escalado eficiente, reduciendo los costos generales tanto para los fabricantes como para los consumidores.
Los interruptores de membrana de PCB Flex son altamente personalizables en términos de diseño, diseño, funcionalidad y retroalimentación. Los fabricantes pueden adaptar fácilmente la interfaz para cumplir con requisitos específicos, como agregar LED de diferentes colores, incorporar retroalimentación táctil o diseñar diseños de botones únicos para una mejor experiencia de usuario.
Los interruptores de membrana de PCB Flex son ultrafinos y flexibles, lo que los hace fáciles de integrar en diseños elegantes y modernos. Se pueden utilizar en aplicaciones donde los interruptores mecánicos tradicionales pueden ser demasiado voluminosos, ofreciendo a los fabricantes la oportunidad de crear productos ergonómicos fáciles de usar que sean estéticamente agradables y funcionales.
El proceso de fabricación de los interruptores de membrana de PCB Flex implica varios pasos, desde la selección de materiales hasta el ensamblaje y prueba final. Aquí hay una descripción general:
Sustrato flexible: Las películas de poliimida o poliéster (PET) se utilizan comúnmente como material base para circuitos flexibles, gracias a su durabilidad y flexibilidad.
Tinta conductiva o cobre: para crear las trazas del circuito, se utilizan tinta conductora (impresa sobre el sustrato) o trazas de cobre (grabadas sobre la superficie).
Superposición gráfica: La capa superior está hecha de un material duradero y transparente como poliéster o policarbonato, que se imprime con los gráficos y símbolos necesarios.
Capa espaciadora: esta capa está hecha de un material no conductor como PET, lo que garantiza que el interruptor no cree conexiones no deseadas cuando se presiona.
Las trazas conductoras se imprimen o graban sobre el sustrato flexible utilizando métodos de precisión. Este paso asegura que el circuito está diseñado con precisión para un funcionamiento adecuado.
La superposición gráfica se imprime con iconos claros, etiquetas o marcas personalizadas con las que el usuario interactuará.
Las diferentes capas se ensamblan juntas, con la capa espaciadora separando las capas conductoras.
Después del ensamblaje, se realizan pruebas exhaustivas para garantizar la funcionalidad, durabilidad y confiabilidad del interruptor. Esto incluye verificar la conductividad, la retroalimentación táctil y la funcionalidad del LED (si corresponde).
Los interruptores de membrana Flex PCB están diseñados para ser duraderos y fáciles de mantener. Limpiarlos suele ser simple y se puede hacer con paños suaves sin pelusa y una solución de limpieza suave (como agua y jabón). Evite los productos químicos agresivos que puedan dañar las capas o los rastros conductores.
Para extender la vida útil de un interruptor de membrana Flex PCB, evite la presión excesiva, la exposición prolongada a altas temperaturas o el contacto directo con productos químicos agresivos. Además, la limpieza regular y el manejo adecuado pueden ayudar a prevenir daños físicos y garantizar un rendimiento confiable con el tiempo.
P: ¿Cuáles son las aplicaciones principales de los interruptores de membrana de PCB flexible?
R: Los interruptores de membrana de PCB flexible se utilizan comúnmente en electrónica de consumo, dispositivos médicos, paneles de control industrial e interfaces automotrices.
P: ¿Qué tan duraderos son los interruptores de membrana de PCB flexible?
R: Los interruptores de membrana Flex PCB son altamente duraderos y pueden soportar millones de actuaciones, lo que garantiza una confiabilidad a largo plazo.
P: ¿Puedo personalizar el diseño de un interruptor de membrana de PCB flexible?
R: Sí, los interruptores de membrana de PCB flexible ofrecen opciones de personalización para el diseño, los gráficos y la retroalimentación táctil para cumplir con los requisitos de diseño específicos.
P: ¿Son los interruptores de membrana de PCB flexible adecuados para uso en exteriores?
R: Los interruptores de membrana Flex PCB pueden diseñarse para uso en exteriores, pero los factores ambientales deben considerarse durante el proceso de diseño.
P: ¿Cuál es la perspectiva futura de la tecnología de interruptor de membrana de PCB flexible?
R: El futuro de los interruptores de membrana de PCB flexible parece prometedor, con tecnologías emergentes e iniciativas de sostenibilidad que impulsan la innovación en este campo.
