Los interruptores de membrana no táctiles son una piedra angular en la electrónica moderna, que ofrecen funcionalidad y diseño elegante. Estos interruptores vienen principalmente en dos configuraciones: estructuras de cuatro y seis capas, cada una con características únicas. Este artículo explora estas diferencias, arrojando luz sobre sus aplicaciones y ventajas específicas.
Descripción y componentes

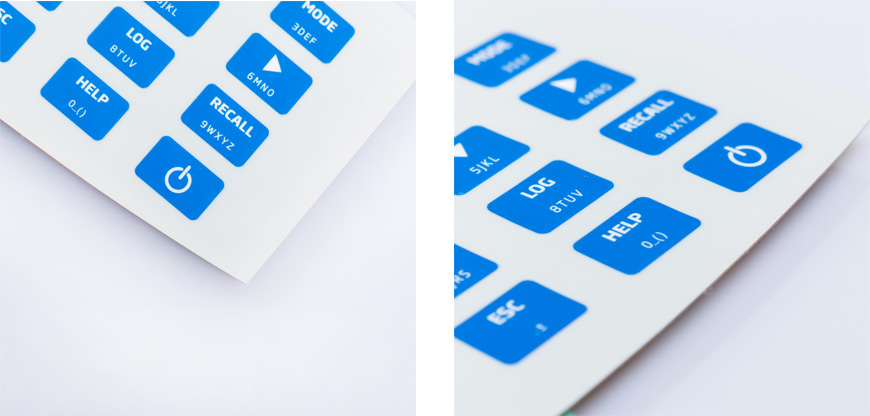

El interruptor de membrana no táctil de cuatro capas consiste típicamente en una superposición gráfica, un espaciador, un circuito impreso y una capa adhesiva trasera. Esta estructura se distingue por su impresión de puntos de plata conductores en la parte posterior del panel, con los circuitos ubicados en la tercera capa.
Diferenciadores clave
1. camino conductor: en la estructura estándar de cuatro capas, tocar la superposición conduce a la finalización del circuito, un diseño ampliamente utilizado debido a su simplicidad.
2. Consideraciones de impresión: Se presta especial atención al proceso de impresión, incluida la adición de puntos UV para evitar la finalización del circuito no deseado.
3. espesor ESPACIADOR: el espesor de la capa de espaciador adhesivo se mantiene entre 0,05 a 0,1mm.
4. Opción de circuito capacitivo: una variante rentable utiliza circuitos capacitivos. Si bien esto reduce los costos de producción, requiere una mayor precisión en el diseño de circuitos integrados.
Descripción y componentes

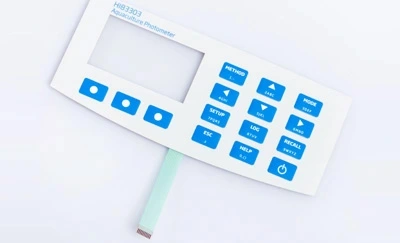

Por el contrario, la estructura de seis capas agrega dos capas más: un respaldo rígido y una capa táctil. Aquí, los puntos de plata conductores se imprimen en el circuito PET de la tercera capa, alojando la quinta capa los circuitos estándar.
Diferenciadores clave
1. Estabilidad del circuito: el posicionamiento de los puntos de plata y las capas adicionales en la estructura de seis capas mejora la estabilidad del circuito.
2. Implicación del coste: Aunque es más estable, este diseño tiene un coste de producción más alto.
3. Opción de circuito capacitivo: similar a la estructura de cuatro capas, una opción de circuito capacitivo está disponible, el rendimiento de equilibrio con el costo.
Cuatro capas vs seis capas
La diferencia primaria radica en la complejidad estructural y la estabilidad del circuito. La estructura de cuatro capas, comúnmente utilizada debido a su rentabilidad, es adecuada para aplicaciones donde el presupuesto y la simplicidad son clave. Por otro lado, la estructura de seis capas, con su mayor estabilidad y durabilidad, atiende a entornos más exigentes.
Consideraciones para la selección
La selección entre las dos estructuras depende de factores como las restricciones de costo, el entorno de aplicación y los requisitos funcionales específicos. La estructura de cuatro capas es frecuente debido a su naturaleza rentable y Generalmente se prefiere en aplicaciones donde el control de costos es una prioridad.
En conclusión, los interruptores de membrana no táctil de cuatro y seis capas tienen sus distintas ventajas y aplicaciones. Comprender estas diferencias es crucial para que los diseñadores e ingenieros tomen decisiones informadas, asegurando el equilibrio adecuado entre costo, funcionalidad y rendimiento.
