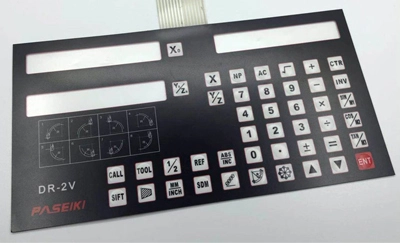

¿Cuáles son los tipos de teclados de membrana?

1. teclados de membrana flexible

Los interruptores de membrana flexibles son una forma típica de interruptores de membrana. La razón por la que este tipo de interruptor de membrana se llama flexible es que la capa de máscara, la capa de aislamiento y la capa de Circuito del interruptor de membrana se componen de películas de software de diversas propiedades. La capa del circuitoInterruptores de membrana flexible a prueba de aguaEstá hecho de película de poliéster (PET) con un buen rendimiento eléctrico como portador del patrón del circuito del interruptor. Esta capa también está equipada con metralla y circuitos superior e inferior. Debido a la influencia de las propiedades de la película de poliéster, el interruptor de membrana tiene un buen aislamiento, resistencia al calor, resistencia al plegado y alta resistencia.

Los gráficos del circuito del interruptor, incluida la conexión del interruptor y sus cables salientes, están impresos con pintura conductora curada de baja resistencia y baja temperatura. Por lo tanto, todo el interruptor de membrana tiene una cierta flexibilidad, y no solo es adecuado para su uso en un cuerpo plano, sino que también puede combinarse con un cuerpo curvo. El Cable de plomo del interruptor de membrana flexible está integrado con el propio cuerpo del interruptor. Al hacer la conexión del interruptor de grupo, recogerlo en un cierto lugar de la película, y extender hacia afuera de acuerdo con la posición especificada por el diseño y la distancia de línea estándar, como un suave, cable de plomo flexible, sellado y conectado al circuito trasero.

2. teclados de membrana rígida

Un interruptor de membrana rígida significa que los gráficos y los circuitos del interruptor están hechos en un laminado revestido de cobre de circuito comúnmente impreso. El interruptor de membrana rígida se caracteriza por una conveniente selección de material, proceso estable y baja resistencia, y algunos componentes en el circuito se pueden soldar directamente en su parte posterior. En el caso de un área pequeña, se puede omitir la capa de respaldo dura. Los interruptores de membrana rígida generalmente usan guías de metal como contactos laberínticos conductores, que tienen una buena sensación. La desventaja es que no es tan conveniente como un interruptor de membrana flexible al ensamblar y conectar toda la máquina, Y a menudo es necesario soldar el enchufe y sacar el cable a través de un cable plano. A excepción de la señal del zumbador y la indicación del LED, la retroalimentación de información del interruptor de membrana rígida generalmente puede usar metralla de metal.

3. teclados de membrana elevados

Por lo general, las teclas en el interruptor de membrana solo usan el color para expresar la posición, la forma y el tamaño del cuerpo de la llave. De esta manera, la precisión de la operación solo puede ser reconocida por la visión del operador, Y porque no hay información de retroalimentación apropiada para indicar si el dedo está en el rango efectivo del interruptor para hacer que el interruptor se mueva, Afecta la confianza en el monitoreo de toda la máquina y la velocidad de operación. Un tipo de interruptor de membrana que hace que la tecla del interruptor sobresalga ligeramente y es ligeramente más alto que el panel para formar una forma tridimensional, que se llama interruptor de llave tridimensional. La clave tridimensional no solo puede especificar con precisión el rango del cuerpo clave, mejorar la velocidad de reconocimiento y hacer que el toque del operador sea más sensible, pero también mejorar el efecto decorativo de la apariencia del producto. La Producción de teclas tridimensionales debe organizarse en la etapa de diseño del panel, y los orificios del proceso deben prepararse para un posicionamiento preciso durante el prensado del molde. Generalmente, la altura de las protuberancias tridimensionales no debe exceder el doble del espesor del sustrato.

Para embellecer la apariencia del producto, las protuberancias del elevadoTeclados de membranaProducido por elFabricante de teclado de membranaSe puede hacer de diversas formas. Debe disponerse en la etapa de diseño del panel, y se proporcionan orificios de proceso para tener un posicionamiento preciso cuando se presiona el molde, y la altura tridimensional de las protuberancias generalmente no debe exceder el doble del espesor del sustrato.
