Muchas industrias en todos los ámbitos de la vida han adoptado el interruptor de membrana. La razón principal es el rendimiento confiable del interruptor de membrana y el diseño personalizado muy independiente.
Cómo personalizar un interruptor de membrana que le pertenece debe recordar algunas cosas. El entorno y las condiciones del uso del interruptor de membrana, algunos problemas potenciales que pueden existir en el proceso de fabricación, problemas de costos y estéticos, etc. Esta serie de problemas deben ser personalizados y resueltos por el cliente y el proveedor.
Cuando el cliente informa el uso de productos Niceone-tech en detalle, entonces Niceone-tech seleccionará los materiales apropiados de acuerdo con el uso, el diseño apropiado resolverá problemas potenciales, reducirá costos, y mejorar la estética.
El interruptor de membrana está conectado con la placa PCB de la máquina o el tablero del equipo por La parte conductora del cable. Generalmente hay tres tipos de partes conductoras de los cables conductores: ZIF, conector hembra o macho Conncetor, e incluso cabezales de pasador de PCB: La mayoría de los interruptores de membrana tienen circuitos muy flexibles, Y el área conductora en el circuito se puede conectar al conector de PCB a través de diferentes curvas. A través de. A veces incluso es necesario soldarse en la placa de circuito impreso mediante fusión térmica del conector. Pero este tipo de conexión se está eliminando gradualmente.

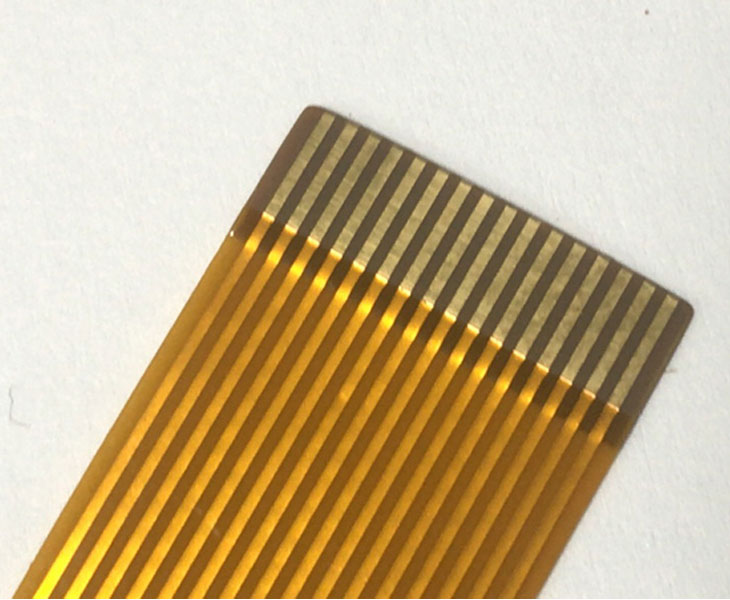

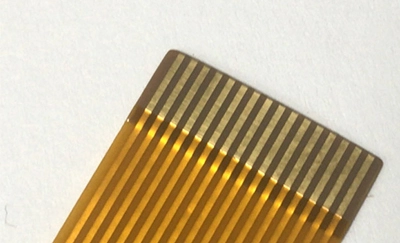

ZIF
Conector hembra

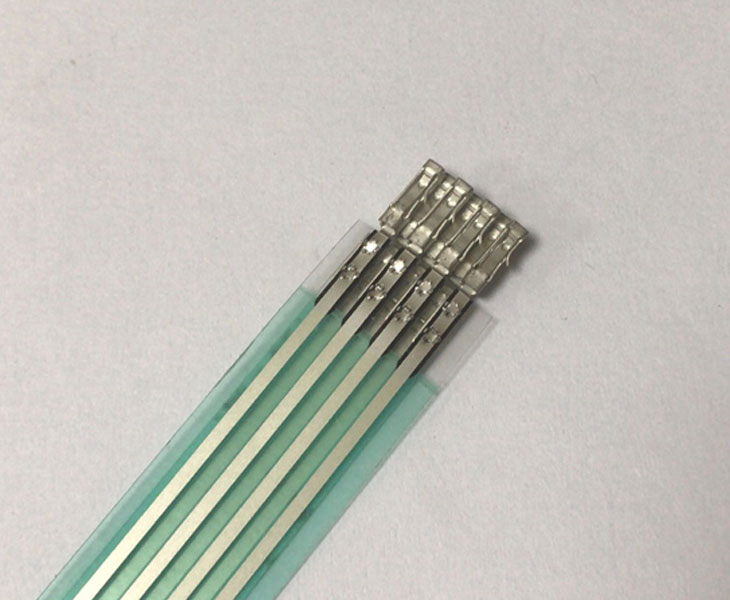

Conector macho
La distancia entre los pines de los cables del interruptor de membrana PET es de 1mm, 1,27mm y 2,54mm.
La distancia entre los PIN de los cables del interruptor de membrana FPC es de 0,5mm, 1mm, 1,27mm y 2,54mm.
El espesor del refuerzo requerido al final de la línea ZIF suele ser de 0,3mm. La distancia entre los PIN de ZIF es de 0,05 a 1,27mm. La distancia máxima entre conectores con conectores macho o hembra es de 1,27-2,54mm.
El artículo anterior decía que una de las ventajas de un interruptor de membrana es un diseño independiente, que puede satisfacer las necesidades del cliente cambiando diferentes estructuras y diseños. Así que estamos muy contentos de trabajar con los clientes para diseñar interruptores de membrana, ¿qué debemos considerar?
1. rendimiento impermeable-la clasificación IP que el interruptor de membrana debe cumplir, NEMA4, etc., generalmente el interruptor de membrana puede alcanzar IP65. Si necesita IP68, debe enviar datos a Niceone-tech para analizar si es factible.
2. Consideraciones de costos: cómo controlar los costos bajo la premisa de garantizar la calidad. Si el número de productos es particularmente grande, hay varias formas de ahorrar costos:
A. Use un teclado de goma de silicona como panel.
B. La impresión de la pantalla se cambia a la impresión en color. Cuando los clientes pueden aceptar la diferencia de color de la impresión digital, el costo de la impresión en color se puede reducir en 3 5% en relación con la impresión de la pantalla.
C. El producto no necesita vida demasiado larga. A veces el producto es un producto de una sola vez o temporal, entonces podemos usar materiales de PC más baratos como el Panel.
D. Use el interruptor de membrana Nondome para reducir el costo de una cúpula de metal.
Aunque hay muchas formas de reducir los costos, el requisito previo es garantizar la calidad del cliente.
3. problema de ruido-cuando el producto está en un estudio de grabación o un producto que no puede hacer que el sonido del interruptor de membrana, tenemos que elegir el interruptor de membrana no táctil.
4. Opción de retroiluminación-si el producto se utiliza en la oscuridad o en un lugar con poca luz, entonces elInterruptor de membrana de retroiluminaciónNecesita adoptar la tecnología de retroiluminación. También puede ser el"Estrella" en la noche...
5. El circuito es pequeño en tamaño y requiere más funciones eléctricas: FPC y placas de circuito impreso son muy buenas opciones como circuitos de interruptor de membrana. Al mismo tiempo, el circuito se puede utilizar en un entorno de alta presión y alta humedad sin migración de plata.
6. Uso al aire libre-El mayor problema al aire libre es el clima húmedo o ultraRayos violetas. Necesidad de elegir material anti-ultravioleta o Estructura impermeable.
1. Hay metralla en el interruptor de membrana, la fuerza motriz es generalmente entre 150-600G, y la vida útil es 100.000 a 1.000.000 veces.
2. La superposición gráfica está en relieve mediante prensado en caliente y moldes de hardware para obtener una mejor retroalimentación táctil. El interior no contiene metralla, y más a menudo requiere puntos plateados.
La mayoría de los paneles de interruptores de membrana fabricados por Niceone-tech usan poliéster en lugar de policarbonato. Aunque el policarbonato es más económico que el poliéster, su practicidad es mucho menor que el poliéster. Niceone-tech hizo un experimento. Después de 1.000.000 ciclos, el Panel fabricado con poliéster no mostró signos de desgaste, pero el policarbonato se dañó después de 100.000 ciclos. El poliéster es más resistente a la corrosión. Si necesita saber más sobre la diferencia entre estos materiales, puede hacer clic enGuía de diseño de interruptor de membranaPara obtener una comprensión más detallada
Los clientes a veces piden que la tercera capa del interruptor de membrana a veces vea una rejilla de aceite plateado, un revestimiento de PI o ITO. ¿Cuáles son las funciones de estos? A medida que más y más dispositivos pueden usar carcasas de plástico en lugar de productos de metal tradicionales, la razón principal es que las carcasas de plástico son muy portátiles y flexibles en diseño, y el precio también es asequible.
Aunque los productos de plástico tienen muchas ventajas, también tienen deficiencias obvias: no pueden resistir completamente la interferencia de ESD, RFI y EMC, que causa fallas electrónicas del equipo. Sin embargo, estos problemas se pueden resolver combinando métodos como la impresión de rejilla de aceite de plata, revestimiento de PI o ITO con interruptor de membrana.
Cuando necesitamos proteger ESD, RFI y EMC, necesitamos una capa de protección electrostática
1. Aunque la cúpula metálica es un componente discreto del interruptor de membrana yInterruptor de cúpula de metal, Es un componente muy importante. Es uno de los puntos clave de si un interruptor de membrana puede convertirse en un interruptor de membrana perfecto.
2. Carga: una carga de diferentes cúpulas de metal es diferente. De acuerdo con la estructura del producto, seleccione la metralla más adecuada, generalmente entre 280-350G.
3. tamaño: domo de metal entre 8,4-12,2 es muy comúnmente utilizado y la sensación de la mano es también un rango relativamente bueno
4. La diferencia entre diferentes recubrimientos: La mayor parte del tiempo el interruptor de membrana utilizará la cúpula de metal de acero inoxidable convencional. Pero cuando el producto se utiliza en productos con propiedades eléctricas muy sensibles y baja resistencia, se debe considerar la metralla niquelada o chapada en oro.
5. Si el producto debe ser rectangular o redondo: elija según la situación específica del producto.
6. De Vida Requisitos: cuanto menor sea el tamaño de la metralla, mayor será la carga y menor será la vida útil. Entonces, La metralla en el rango de 8,4 a 12,2 MM es más seleccionada por Niceone-tech. Vida más larga.
Cuando Niceone-tech sabe más, podemos ayudarle a diseñar mejores productos. Un buenChina Interruptor de la membranaRequiere los esfuerzos de proveedores y clientes. Niceone-tech siempre se ha comprometido a desarrollar el interruptor de membrana más adecuado y perfecto para los clientes, porque tratamos cada producto con mucho cuidado. Póngase en contacto con Niceone-tech para obtener más información ahora
