Introducción a la estructura y función de los interruptores de membrana capacitiva

El interruptor de membrana capacitivo, también conocido como Interruptor táctil, tiene una amplia gama de aplicaciones, como el campo médico, el campo electrónico, el campo industrial, el campo automotriz, etc. Podemos ver su existencia. Vamos a presentarlo brevemente.

1. Estructura y función del interruptor de membrana capacitiva

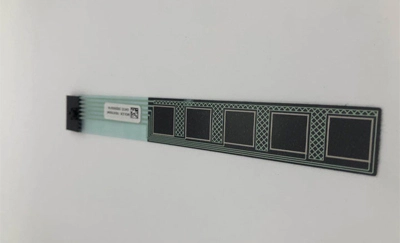

La estructura combinada del interruptor de membrana capacitiva se divide en tres partes, una es el interruptor de membrana flexible, la otra es la pantalla táctil capacitiva y la placa electrónica PCB, que se puede combinar para formar un interruptor capacitivo completo. Los interruptores de membrana flexibles generalmente están hechos de película de PET o PC, porque ambos tienen buenas propiedades suaves, la estructura del interruptor es estable y la sensación de la mano es buena, lo principal es una alta transparencia, que no afectará al usuario para ver la información en la pantalla. El principio de funcionamiento de la pantalla táctil capacitiva se basa en la inducción actual del cuerpo humano. Su estructura es una pantalla de vidrio compuesto de cuatro capas. La superficie interior y la capa intermedia están recubiertas con una capa de ITO, y el revestimiento de ITO entre capas se utiliza como superficie de trabajo. Cuatro electrodos. La placa electrónica de PCB juega el papel principal en el producto, Conectando la Corriente, conectando el circuito, transmitiendo la señal y también controlando la resistencia, el voltaje y la corriente del producto.

2. Requisitos para las teclas de interruptor de membrana capacitiva

(1) Buena apariencia: significa que la superficie de la película hecha del panel es lisa y consistente, y no hay defectos superficiales como daños mecánicos, arañazos, inclusiones y manchas.

(2) Mejor resistencia química del interruptor de membrana: la capa del panel puede tocar diferentes productos químicos, pero para la mayoría de los productos químicos comunes, como alcoholes, éteres y aceites minerales, debería tener cierta capacidad de resistencia.

(3) Buena resistencia a la intemperie del interruptor de membrana: La capa del panel es la capa superficial del panel de membrana expuesta al entorno natural, Y el material del Panel debe ser capaz de soportar ciertas condiciones ambientales naturales sin deformación, agrietamiento, envejecimiento y decoloración.

(4) La estabilidad dimensional del interruptor de membrana es buena: el panel de membrana requiere que la membrana para hacer el Panel no tenga un cambio significativo en el tamaño dentro de un cierto rango de temperatura (generalmente-40 ° C ~ 55 ° C).

(5) de elasticidad Requisitos: se requiere que la capa del panel tenga cierta resiliencia. Al mismo tiempo, la deformación elástica del panel de película debe ser pequeña, lo que puede juzgarse por la tasa de Elongación del material. En términos generales, si la tasa de elongación es grande, la cantidad de deformación elástica también es grande, y el rendimiento de resiliencia es pobre.
