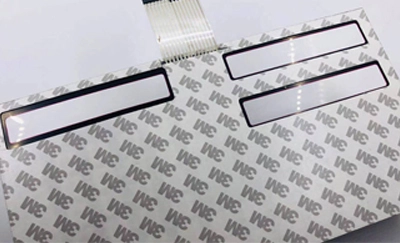

La Estructura del interruptor de membrana no táctil

Los interruptores de membrana se dividen estructuralmente en dos categorías: táctil y no táctil. El tipo no táctil generalmente tiene dos tipos de estructuras no táctiles: tipo plano no táctil y Marco de llave convexo (punto ciego convexo en algunos casos). Este artículo se centra en los interruptores de membrana no táctiles.

1. interruptor de membrana táctil burbuja

Hay dos tipos comunes de tipo táctil burbujeante: El Circuito Superior y el panel están burbujeando y el panel burbujeando. Para algunas estructuras ultradelgadas, se elimina El Circuito Superior y los contactos del Circuito Superior se imprimen directamente en el panel. Las ampollas del interruptor de membrana se forman calentando el molde con presión hidráulica, de modo que el cuerpo de la llave esté ligeramente abultado, ligeramente más alto que el Panel, formando una tecla de interruptor de membrana tridimensional. El material está hecho de PET con excelente dureza y contracción del calor. Las burbujas forman una resiliencia, por lo que el interruptor de membrana sensible al tacto de la burbuja burbujeante tiene una sensación muy buena y un rendimiento eléctrico sensible, pero tenga cuidado de no usarlo durante mucho tiempo en un ambiente de alta temperatura, ya que la temperatura alta debilitará la sensación de las teclas.

Los interruptores de membrana de tipo burbuja generalmente usan burbujeo tanto en el circuito superior como en el panel. Cuando el circuito superior no está burbujeando, considere la posición de la ranura de ventilación, y haga pequeños agujeros en el circuito superior para los orificios de aire, y si es necesario, en el circuito inferior. Se añaden puntos de aislamiento razonables a los contactos para evitar el peligro oculto de cortocircuito y conexión; si los contactos se imprimen directamente en el panel, es necesario considerar la deformación del panel después de que el Panel envejece a alta temperatura. Si el tiempo de horneado es demasiado largo, la deformación será grande., Causa grandes problemas para el ensamblaje y la pasta del interruptor de membrana. Si el tiempo de cocción a alta temperatura es demasiado corto, el tiempo de envejecimiento de los contactos en el Panel no será suficiente, los contactos se usarán fácilmente, Y la vida útil del producto se acortará.

2. Interruptor táctil de metralla de membrana (Domo)

El interruptor de membrana táctil de metralla (cúpula) significa que la metralla se fija en el circuito inferior para formar un polo como el circuito superior. Cuando se presiona la metralla, se conecta al otro polo del circuito inferior para formar un bucle. Las teclas del Interruptor táctil de la membrana de la metralla se pueden diseñar para diversificarse, haciendo el producto más estable y confiable, Y al mismo tiempo mejorar el efecto decorativo del producto para lograr una apariencia perfecta. El panel se puede diseñar como plano, esférico convexo, plano convexo, y la forma puede ser de forma irregular como círculo, cuadrado, triángulo, etc. Cuando el botón está diseñado como un borde de botón plano o convexo y punto ciego, la capa adhesiva de la superficie debe engrosarse. Hay suficiente espacio para hacer que la metralla viaje libremente. Si la sensación de la mano no es buena, se debe agregar una pequeña junta a la parte posterior de las teclas del panel; el diseño de la capa de fijación de la metralla se puede dividir en agujeros de perforación en las posiciones clave correspondientes (más pequeño que el diámetro del agujero debe ser la metralla). O burbujeante, El diseño de perforación se sentirá más nítido y la resistencia es uniforme, y el diseño burbujeante proporcionará un mejor sellado general.

La segunda estructura del tipo táctil de metralla significa que la metralla se agrega directamente a la posición clave del Circuito Superior para mejorar la sensación. Cuando el número de llaves es particularmente grande, la forma total es pequeña, y no hay espacio para el cableado, está diseñado como una estructura de Circuito Superior e inferior, pero esto La sensibilidad de esta estructura es ligeramente más débil, la fuerza de presión debe ser ligeramente mayor, Y el tiempo para soltar el dedo debe ser un poco más largo.
