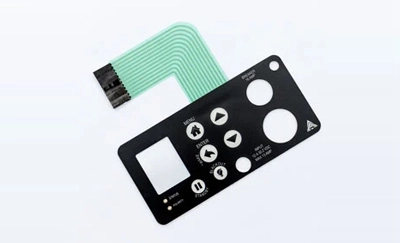

El rendimiento del teclado de membrana FPC está directamente relacionado con el uso normal del teclado de membrana

Cuando el teclado de membrana se convierte en un "interruptor", los cables de conexión de las teclas de función se conectan previamente juntos. A diferencia de los componentes del interruptor discreto, los pasadores de cada interruptor deben conectarse con cables de soldadura. Por lo tanto, el circuito del interruptor de membrana puede evitar errores de soldadura, ahorrar tiempo de soldadura y facilitar el montaje y la conexión. Esta es también la conveniencia y fiabilidad del interruptor de membrana. Dado que la conexión del teclado de membrana está prefabricada, el diseño del circuito del interruptor de membrana debe enviarse al fabricante como un documento de proceso.

Explorando los dos métodos de diseño de circuitos clave para interruptores de membrana FPC

Uno es el método de cable ordinario, donde todos los interruptores de membrana están conectados a un solo cable y el otro extremo del cable está separado. La ventaja es que cada contacto puede controlar directamente una función específica. En este caso, la señal obtenida no requiere decodificación adicional en el circuito back-end. Este tipo de conexión generalmente tiene solo unas pocas teclas funcionales disponibles. Cuando el número de contactos es grande, el número de cables es correspondientemente grande, y el número total de líneas de salida es mayor que el número de interruptores, que no es propicio para la conexión general delInterruptor de membrana FPC... El otro es el método de alineación de la matriz x-y, que consta de filas y columnas de la matriz. Un extremo del contacto es dibujado por las líneas en la misma dirección (dirección X), independientemente del número de contactos, Y el otro extremo del contacto del interruptor de membrana es dibujado por las líneas comunes en la misma dirección (Dirección y). De esta manera, la matriz de matriz puede formar cualquier combinación x-y de contacto. La decodificación generalmente se establece en el circuito back-end antes de controlar cada función específica, pero no es difícil en el circuito lógico.

Usando el método de matriz x-y, las líneas de salida son más pequeñas. En algunos circuitos de toda la máquina, o debido a las condiciones de trabajo (corriente de trabajo y voltaje de trabajo) de ciertos componentes, o para evitar que el circuito del interruptor interfiera con los componentes, ciertas teclas de interruptor se pueden tratar especialmente. En el diseño del circuito de interruptor de membrana FPC, se puede utilizar un modo mixto de bus ordinario y plomo único. (Es posible que desee ponerse en contacto con elFabricante de teclado de membrana)

La guía esencial para el diseño del circuito del interruptor de membrana FPC para la producción eficiente

La matriz de diseño debe ser consistente con las posiciones clave reales, fácil de probar y evitar errores. Al dibujar el Diagrama de Circuito, la función de cada tecla debe marcarse directamente en la matriz, de modo que corresponda a la posición real de la tecla y esté dispuesta en orden de izquierda a derecha. A primera vista, no es necesario enumerar las relaciones del circuito. Como parte del sistema de control, incluye no solo los interruptores y su cableado, sino también un grupo de cables fabricados al mismo tiempo y conectados al circuito de back-end. Las posiciones de salida de los dos cables deben ser las mismas que la posición de salida del bucle trasero, y se debe considerar la racionalidad y conveniencia de la conexión. Al mismo tiempo, los cables de metal deben conectarse al sustrato para minimizar la flexión y hacer que los cables de metal sean el camino más corto y económico.

Para mantener una buena conexión con los componentes del circuito, la distancia entre el cable y el cable suele ser de pulgadas. El número de cables depende del número de teclas o de la necesidad de cables, pero debe estar limitado por las especificaciones del conector. A veces, para medir y descubrir la conexión entre Cada pin, debe haber una línea entre los pines de las filas y columnas, y una línea entre el autobús común y cada PIN para distinguirlos. Cuando el número de líneas de salida no coincide, las "posiciones de línea ficticia" deben usarse para coincidir con las posiciones de línea seleccionadas y deben ser consistentes con las líneas de salida del bucle trasero conectado para evitar que la línea se desconecte de la conexión y la parte posterior bucle. La longitud de los cables del interruptor de membrana FPC y el circuito se hace en el mismo sustrato de película, y tienen la flexibilidad para satisfacer las necesidades de flexión, por lo que su longitud debe ser un poco más larga que la longitud real (línea recta). Sin embargo, si es demasiado largo y pesado, también aumentará la dificultad y el costo de producción, y si es demasiado corto, será inconveniente para la inserción.

¿Busca interruptores de membrana FPC de alta calidad? Póngase en contacto con uno de los líderesFabricantes de interruptores de membrana¡, Niceone-Tech, hoy!
