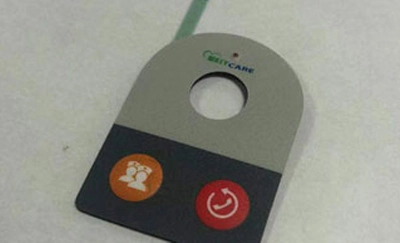

¿Por qué el interruptor de película delgada es uno de los mejores accesorios electrónicos?

Interruptor de película fina ;Se puede llamar teclado de toque ligero, utilizando hojas, cinta adhesiva, LED, cúpula de metal, backplane y componentes indicadores combinados en accesorios electrónicos.La parte delantera del interruptor de película fina mostrará marcas, símbolos, ventanas LCD, ventanas LED y botones.Es un nuevo tipo de componente electrónico.

relativo al interruptor mecánico.El interruptor de membrana tiene las ventajas de impermeable, a prueba de polvo, a prueba de humedad, limpieza, a prueba de aceite, resistencia a la corrosión, rendimiento estable, pequeño tamaño, peso ligero, personalizable, resistencia a los rayos ultravioletas, etc.Los interruptores de película fina se dividen en rígidos ;O interruptor flexible de película fina .De acuerdo con la sensación de la mano se puede dividir en interruptor de película táctil y no táctil , de acuerdo con el modo de impresión serigráfica se puede dividir en interruptor de película de impresión digital y interruptor de película de impresión serigráfica

.No importa qué tipo de interruptor de película delgada tiene su excelente rendimiento.

recubrimientos -

poliéster y policarbonato son típicamente los materiales preferidos para teclados de conmutación de película fina.Si es sólo un panel en lugar de un teclado de interruptor de película delgada, lakson y poliéster también son buenas opciones.La superposición es la forma más intuitiva de interfaz hombre - máquina.Niceone Tech hará serigrafía o impresión digital en la parte posterior del material, y también se pueden combinar.Requisitos especiales como el efecto espejo de plata también son factibles.

adhesivo de recubrimiento

como la primera capa de papel adhesivo bajo el panel, generalmente usando adhesivo acrílico, el espesor es generalmente entre 0125 - 0225 mm.Si se trata de un teclado de conmutación de película delgada lgf, el espesor a veces puede alcanzar 0,64 mm.

capa superior de circuito (Retenedor de cúpula)

esta capa generalmente tiene tres funciones: 1. Como Retenedor de cúpula, la cúpula de sujeción de la capa de circuito no se moverá debido a la activación y el cierre, lo que conduce a la falla del circuito y el desgaste del circuito.2. Use 0,1 - 0125 mm de poliéster para imprimir tinta conductora, aceite de carbono, tinta UV como línea superior.La estructura de la capa también puede ser ConvEx a para una mejor retroalimentación táctil.3. Se puede utilizar como escudo ESD.

espaciador de circuitos (espaciador de interruptores)

líneas arriba y abajo están impresas con tinta conductora, por lo general con cinta adhesiva más gruesa para separar las líneas arriba y abajo para evitar la conducción directa del teclado de interruptores de película fina.Si el circuito superior se utiliza sólo como una capa fija, el espesor general de la capa de recubrimiento + la capa superior + la capa inferior debe ser superior a 0,4 mm, de lo contrario, el panel presionará la metralla para que se sientan peor.La estructura de cuatro capas es inferior a 0,4 mm a menos que el panel sea convexo.

capa inferior de circuito

el espesor de esta capa de circuito es generalmente de 0,1 - 0188 mm.Se puede imprimir con tinta, aceite de carbono y tinta UV.También se puede instalar LEDNbsp;Algunos teclados de conmutación de película fina pueden elegir una placa de circuito impreso flexible de cobre como circuito.En comparación con el poliéster, las propiedades son más estables.Se utiliza más a menudo en las industrias médica y militar.Si se trata de un cable de cobre o una placa de circuito impreso como línea, niceone Tech incluso puede instalar varios componentes en la línea.

post - Gel

tiene muchas opciones, pero el más común es la serie 3m200 MP o 3m300 LSE.Niceone Tech recomendará 3m300lse si se requiere una mayor viscosidad dependiendo de los diferentes productos de la lámina de interruptor de película.

capa de soporte rígido

esta estructura de capa se utiliza generalmente como la última capa del teclado de conmutación de película fina, puede hacer que la estructura del conjunto de teclado de conmutación de película fina sea más completa.Por lo general, los materiales son aluminio, fr4, PC o acero.Si selecciona al, a veces puede a ñadir una tuerca o un pie en la parte posterior del producto.

introduce algunos tipos de interruptores de película fina:

interruptores de película fina no táctiles:

interruptores de película fina no táctiles y una diferencia importante entre los interruptores de película fina no táctiles y los interruptores de película fina táctil es que no hay movimiento mecánico y no hay respuesta de retroalimentación cuando se presiona el botón.Mientras tanto, los interruptores de película no táctil son esencialmente planos sin protuberancias, pero también tienen relieves en sus bordes exteriores.El interruptor de película sin contacto permite al operador posicionar rápidamente el botón.El producto no tiene tacto, no tiene cúpula metálica, pero la ventaja de costo es obvia, fácil de limpiar.A diferencia de la retroalimentación táctil del interruptor de película táctil, la retroalimentación del interruptor de película no táctil refleja si el botón está activado o no a través de los cambios de color del LED y los cambios en el contenido de la pantalla de cristal líquido.

interruptor de película táctil

interruptor de película táctil también se puede llamar interruptor de película instantánea.Los medios táctiles tienen retroalimentación.Cuando el operador presiona el botón de conmutación, el operador puede sentir claramente el tacto dado por el botón y el sonido emitido por el botón.Esto se debe a la deformación de la cúpula.Si la presión se elimina y la cúpula vuelve a su estado original, se interrumpe la conexión del circuito.¿Qué material es el más adecuado para su aplicación?

el material de aplicación principal del interruptor de película fina es poliéster o policarbonato.La mayoría de estos materiales son transparentes, con tinta en la parte posterior del material para formar diferentes patrones de color.Diferentes materiales tienen diferentes características, las principales características son anti - UV, resistencia química, antibacteriana, fácil de limpiar, por lo que la elección de los materiales depende de su aplicación, y usted necesita elegir materiales anti - UV al aire libre.Los laboratorios necesitan ser resistentes a los productos químicos y fáciles de limpiar.También hay una opción de costo, por lo que el panel de materiales requiere una alta relación calidad - precio, por lo que el teclado de Goma de silicona también puede ser una opción preferida.¿Qué debe tenerse en cuenta en el diseño del interruptor de membrana

?

capacidad impermeable - los equipos marinos pueden tener mayores requisitos para los interruptores de membrana, lo que requiere que los interruptores de membrana tengan características de cubierta impermeable o alcancen el nivel ip67.

Silver Migration problem - polyester & # 39 in High Voltage and High humidity Environment;El circuito flexible de plata de tipo s suele tropezar con el problema de cortocircuito causado por la migración de aceite de plata, por lo que es necesario utilizar un circuito flexible de cobre de mejor rendimiento.

problem a de Resistencia - la resistencia de un interruptor de película delgada es generalmente inferior a 150 ohmios, pero a veces el circuito es demasiado largo y interruptor de película delgada flexible plateada la resistencia puede ser demasiado grande.En este caso, elija una cúpula metálica dorada o un circuito de aceite plateado engrosado para que la resistencia sea inferior a 150 ohmios.Un enfoque más directo es utilizar un interruptor de película de cobre flexible o un interruptor de película de PCB.

newtons Ring - film Switch add policarbonato as a window, there will be a Gap in the Middle.Mientras tanto, Newton & # 39;El anillo s puede ser causado por problemas de transporte aéreo.La solución es enmascarar los puntos UV en la ventana del PC para resolver este problema.Más de

es sólo una parte de la consideración en la fabricación de interruptores de película fina.Si necesita más información, póngase en contacto con nuestro equipo.
