Instructables Interruptores de membrana: Una guía para crearlos y usarlos

Los interruptores de membrana son componentes esenciales en varios dispositivos electrónicos y paneles de control, proporcionando una interfaz conveniente y duradera para los usuarios. Si alguna vez se ha preguntado cómo funcionan estos interruptores y cómo crearlos y utilizarlos de manera efectiva, ha llegado al lugar correcto. En esta guía completa, profundizaremos en el mundo de los interruptores de membrana de instrucciones, que ofrecen información paso a paso y consejos prácticos. ¡Empecemos!

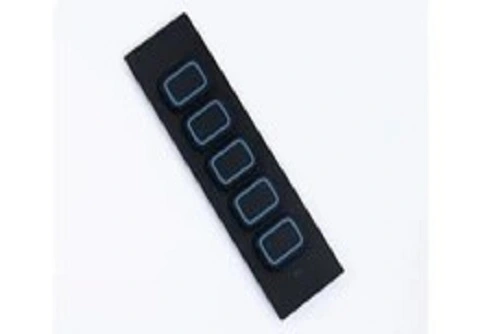

Introducción a los interruptores de membrana

Los interruptores de membrana son un tipo de interfaz de usuario que se usa ampliamente en varios dispositivos y equipos electrónicos. Estos interruptores son de perfil bajo, duraderos y confiables, a menudo con una construcción flexible de múltiples capas. Los interruptores de membrana funcionan aplicando presión a una membrana flexible, que activa un circuito eléctrico para realizar una función particular. Su popularidad se debe a su diseño simple, rentabilidad y resistencia a factores ambientales como la humedad, el polvo y los productos químicos.

Estos interruptores se utilizan en una variedad de industrias, incluida la electrónica de consumo, la automoción, los dispositivos médicos y los sistemas de control industrial. Con la creciente demanda de interfaces eficientes y fiables,Interruptores de membranaSe han convertido en un componente esencial en la electrónica moderna, ofreciendo ventajas tanto funcionales como estéticas.

Materiales y herramientas

Materiales requeridos

Al diseñar y construir un interruptor de membrana, elegir los materiales adecuados es crucial para garantizar tanto el rendimiento como la durabilidad. Los principales materiales utilizados en la construcción deTeclados de membrana personalizadosIncluir:

• Superposición gráfica: esta es la capa superior del interruptor, generalmente hecha de materiales duraderos como poliéster o policarbonato. La superposición gráfica a menudo se imprime con símbolos, iconos o etiquetas para guiar a los usuarios a identificar cada control.




• Capa espaciadora: La capa espaciadora no es conductora y garantiza la separación adecuada de las capas superior e inferior del interruptor. Esta capa permite flexibilidad y evita el contacto no deseado entre las trazas conductoras cuando el interruptor no está activado.




• Trazos conductivos: Estos se imprimen o graban en las capas del circuito superior o inferior y son responsables de completar el circuito eléctrico cuando se presiona el interruptor.




• Capa adhesiva: se utiliza para unir diferentes capas y asegurar el interruptor de membrana en su lugar dentro del dispositivo. La capa adhesiva es típicamente un adhesivo fuerte y sensible a la presión que proporciona una durabilidad duradera.




• Capa de respaldo: esta es la capa inferior del interruptor de membrana, a menudo hecha de poliéster o poliimida, que proporciona el soporte estructural necesario para el interruptor.

Para crear un interruptor de membrana, necesitará materiales como un circuito flexible, una superposición gráfica, capas adhesivas y materiales espaciadores. Estos componentes aseguran la funcionalidad y durabilidad del interruptor.

Herramientas esenciales

Las siguientes herramientas suelen ser necesarias para elFabricación de interruptores de membrana de tecladoY DISEÑO:

• Equipo de impresión de pantalla: Se utiliza para imprimir trazas conductoras y superposiciones gráficas en las capas.




• Herramientas de corte: Los cortadores láser o troqueles se utilizan para cortar el interruptor de membrana a la forma y el tamaño deseados.




• Máquina de prensa de calor: utiliza para unir las diferentes capas Se, asegurando una adherencia adecuada.




• Equipo de soldadura: Se utiliza para conectar conectores al interruptor de membrana, lo que garantiza que las conexiones eléctricas se realicen correctamente.




• Multímetro: una herramienta para probar las conexiones eléctricas y garantizar que el interruptor de membrana esté funcionando correctamente.

Diseñando su interruptor de membrana

Diseño y dimensiones

• Identificación de funciones: Determine las diferentes funciones que el conmutador controlará y cuántos botones o controles se necesitan. Un interruptor simple puede requerir solo unos pocos botones, mientras que un sistema más complejo puede requerir múltiples filas de botones o un panel de control grande.




• Tamaño: Basado en el diseño del dispositivo y el espacio disponible, decida el tamaño y la disposición del interruptor. Asegúrese de que las dimensiones permitan una facilidad de uso sin dejar de encajar dentro de las restricciones generales de diseño del dispositivo.




• Consideraciones del usuario: El diseño debe tener en cuenta cómo interactuarán los usuarios con el conmutador. Los botones deben tener el tamaño para mayor comodidad y funcionalidad, y el espaciado debe permitir a los usuarios presionar los botones sin confusión.

Diseño del circuito

• Puntos de contacto: Las trazas conductoras se alinean correctamente para que cuando se aplica presión a la membrana, las capas superior e inferior entren en contacto y completen el circuito.




• Consideraciones eléctricas: Las trazas deben diseñarse para manejar el voltaje y la corriente esperados, asegurando que el interruptor funcione correctamente durante su vida útil esperada.




• Integridad de la señal: Asegúrese de que el circuito está diseñado para evitar cortocircuitos o interferencias, y que es compatible con el sistema de control del dispositivo.

Diseño de superposición

• Etiquetado e iconos: la superposición debe incluir etiquetas e iconos claros y legibles que correspondan a cada función del conmutador. Alto contraste entre el texto/iconos y el Fondo puede mejorar la visibilidad.




• Durabilidad: La superposición debe estar hecha de materiales duraderos que puedan soportar el desgaste, la exposición a la humedad, la radiación UV y otros factores ambientales.




• Características táctiles: Algunos interruptores de membrana incorporan características táctiles en la superposición, elevados o como botones con sangría, para mejorar la experiencia del usuario.

Proceso DE LA ASAMBLEA

Preparando las capas

• Capas de corte: la superposición gráfica, la capa espaciadora, las capas conductoras y la capa adhesiva deben cortarse a la forma y el tamaño deseados. La precisión es crucial en esta etapa para garantizar que las capas se alineen correctamente durante el ensamblaje.




• Impresión del circuito: las trazas conductoras se imprimen en las capas apropiadas mediante serigrafía, grabado u otras técnicas. Es importante que estos rastros estén alineados con precisión para garantizar el correcto funcionamiento del interruptor.




• Incorporación de elementos táctiles: si el diseño incluye retroalimentación táctil o háptica, estos elementos (por ejemplo, botones elevados) deben incorporarse durante esta fase.

Montaje del interruptor de membrana

• Apilamiento de capas: Comience alineando la capa adhesiva inferior con el material de respaldo y luego coloque las capas conductoras encima. Luego, la capa espaciadora se coloca para separar las capas superior e inferior, asegurando que las huellas conductoras no entren en contacto cuando el interruptor no esté activado.




• Capas de unión: las capas se presionan juntas mediante una prensa de calor o una máquina de laminación. Esto asegura que las capas se peguen y permanezcan en su lugar durante la operación.




• Conectores de unión: Los conectores están conectados a la capa del circuito para vincular el interruptor al sistema de control del dispositivo. Esto puede implicar soldar los conectores a los puntos de contacto apropiados.

Pruebas y solución de problemas

Realización de pruebas iniciales

Antes de que el interruptor de membrana se utilice en un producto final, debe someterse a pruebas exhaustivas para garantizar que funcione según lo previsto. Las pruebas incluyen:

• Pruebas funcionales: Compruebe que cada botón o control realiza la función deseada cuando se presiona y que el interruptor registra las entradas correctamente.




• Pruebas eléctricas: Use un multímetro para probar la continuidad y asegúrese de que las huellas conductoras completen el circuito correctamente cuando se presione el interruptor.




• Pruebas ambientales: Si corresponde, pruebe el interruptor en diferentes condiciones, como la exposición a la humedad, el calor o la luz UV, para garantizar la durabilidad.

Solucionar problemas comunes

Si surgen problemas durante las pruebas, puede ser necesaria la solución de problemas. Los problemas comunes incluyen:

• Sin respuesta del interruptor: esto puede ser causado por rastros conductores desalineados, Unión incorrecta de las capas o problemas con los conectores eléctricos. Vuelva a controlar el diseño del circuito y las conexiones de prueba.




• Retroalimentación táctil deficiente: si el interruptor no proporciona la retroalimentación táctil esperada, asegúrese de que la capa espaciadora esté diseñada correctamente y de que la superposición esté estructurada correctamente para las características táctiles.




• Activación de botones inconsistente: si algunos botones no se registran de manera consistente, esto puede indicar problemas con el diseño sensible a la presión, o podría deberse a contaminación o daño a las capas. Limpie el interruptor a fondo y vuelva a comprobar la alineación.

Preguntas frecuentes

• Q: ¿Son los interruptores de membrana adecuados para aplicaciones al aire libre?




  R: Los interruptores de membrana se pueden diseñar con características de protección para uso en exteriores, pero es esencial considerar los factores ambientales.




• P: ¿Puedo crear un diseño personalizado para mi superposición de interruptores de membrana?




  R: Sí, puede personalizar la superposición con sus gráficos y etiquetas preferidos para adaptarse a las necesidades de su aplicación.




• P: ¿Cuál es la vida útil típica de un interruptor de membrana?




  R: Los interruptores de membrana son conocidos por su durabilidad y pueden durar muchos años con el mantenimiento adecuado.




• P: ¿Hay alguna limitación en el número de botones de un interruptor de membrana?




  R: El número de botones en un interruptor de membrana puede variar según el diseño y el tamaño, pero hay límites prácticos a considerar.





• P: ¿Cómo limpio y mantengo un interruptor de membrana?




  R: Limpiar un interruptor de membrana es relativamente simple; puede usar un paño húmedo o una solución de limpieza suave. Evite los materiales abrasivos que puedan dañar la superposición.
