Interruptor de película delgada: el núcleo de control de los productos electrónicos modernos

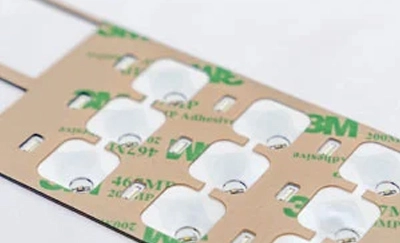

La estructura típica de un interruptor de membrana es una estructura multicapa que consta de un material aislante y un material conductor con cierta elasticidad. Es un interruptor de botón plano y autoblocante. El proceso de fabricación del interruptor de membrana se realiza principalmente mediante serigrafía. De acuerdo con el contacto y el circuito prediseñados, la tinta conductora se imprime en una película flexible de poliéster (PET), y luego la película del circuito impreso se combina con un sustrato flexible impreso, tablero de PCB u otros materiales del panel. En comparación con los interruptores mecánicos tradicionales,Interruptores de membranaTiene las ventajas de estructura simple, apariencia hermosa, excelente resistencia ambiental y larga vida útil. Al mismo tiempo, debido a la estructura única de los interruptores de membrana, son más propicios para el desarrollo de dispositivos electrónicos hacia direcciones livianas, delgadas, cortas, pequeñas y altamente inteligentes.

Las funciones y el rango de aplicación de los interruptores de membrana

Los interruptores de membrana no son solo un nuevo tipo de panel o un solo componente de interruptor, sino un nuevo tipo de dispositivo electrónico basado en el principio de funcionamiento de los sensores de presión de membrana. Pueden integrarse en todo el panel de una máquina o usarse como etiquetas funcionales. También pueden servir como decoración de apariencia o simplemente como botones de cambio. Basado en el núcleo de los sensores de presión de membrana y la posibilidad de utilizar varios materiales de sustrato, los interruptores de membrana pueden lograr muchas funciones diferentes. Hoy en día, se pueden ver en electrodomésticos, 3C electrónica, controles automotrices y otros campos. Por lo tanto,Interruptores de membrana personalizadosSe denominan apropiadamente el montaje de productos de dispositivos electrónicos que integran funcionalidad y decoración.

Como un dispositivo electrónico novedoso, aunque la aplicación y popularización de interruptores de membrana en el mercado internacional comenzó en la década de 1980, con el progreso de la tecnología y el desarrollo y aplicación de nuevos materiales, su rango de aplicación se ha extendido a varios campos como la industria, la agricultura, la defensa, la investigación científica, médica, Automatización de oficinas, electrodomésticos y juguetes para niños. Especialmente después de entrar en el siglo XXI, el floreciente mercado de la electrónica de consumo 3C ha impulsado el desarrollo continuo de los interruptores de membrana hacia la miniaturización, la inteligencia y la multifuncionalidad.

El Principio técnico de los interruptores de membrana

Los interruptores de membrana son en realidad un conjunto de interruptores táctiles que son responsables de transmitir las instrucciones de funcionamiento a los circuitos traseros de la máquina. En condiciones normales, el contacto entre las capas superior e inferior del interruptor se separa debido al espacio determinado por el espesor de la capa de aislamiento con ventana en el interruptor de membrana (incluso en una estructura de circuito de una sola capa, las placas de contacto del circuito se separan en forma de laberinto). Cuando una fuerza externa que llega a un punto correspondiente se aplica a un botón específico en el panel, los dos contactos correspondientes al botón se cierran instantáneamente. Al mismo tiempo, la señal se transmite al circuito trasero a través del enchufe conectado, lo que hace que la máquina funcione de acuerdo con las instrucciones preestablecidas. Cuando se elimina la fuerza externa, debido a la elasticidad del material de base del interruptor de membrana, los contactos se separan y restablecen rápidamente. En este momento, se ha establecido la entrada de una señal, y el estado de trabajo de la máquina no se ve afectado por la separación de los contactos.

ElFabricante de teclados personalizadosA menudo diseñan estos interruptores de membrana para cumplir con los requisitos operativos específicos y las interfaces de usuario, lo que garantiza la funcionalidad y la durabilidad en varias aplicaciones.
